Alternative Rückwand für XL Plexiglasgehäuse (Sophia - DVI Anschluss)

Nachdem jetzt endlich wieder die Sophia2 zu bekommen ist, haben schon einige Nutzer hier im Forum die Überlegung geäußert eine Plexiglasgehäuse für den 800XL in Verbindung dem Sophia DVI Anschluss zu verwenden. Wer das Plexiglasgehäuse noch nicht kennt nicht kennt: https://www.plexilaser.de/shop/Acrylgehaeuse-fuer-ATARI-800XL-Teilesatz

Die manuelle Nachbearbeitung der Gehäuse ist schwierig und dann sieht das auch mal schnell so aus:

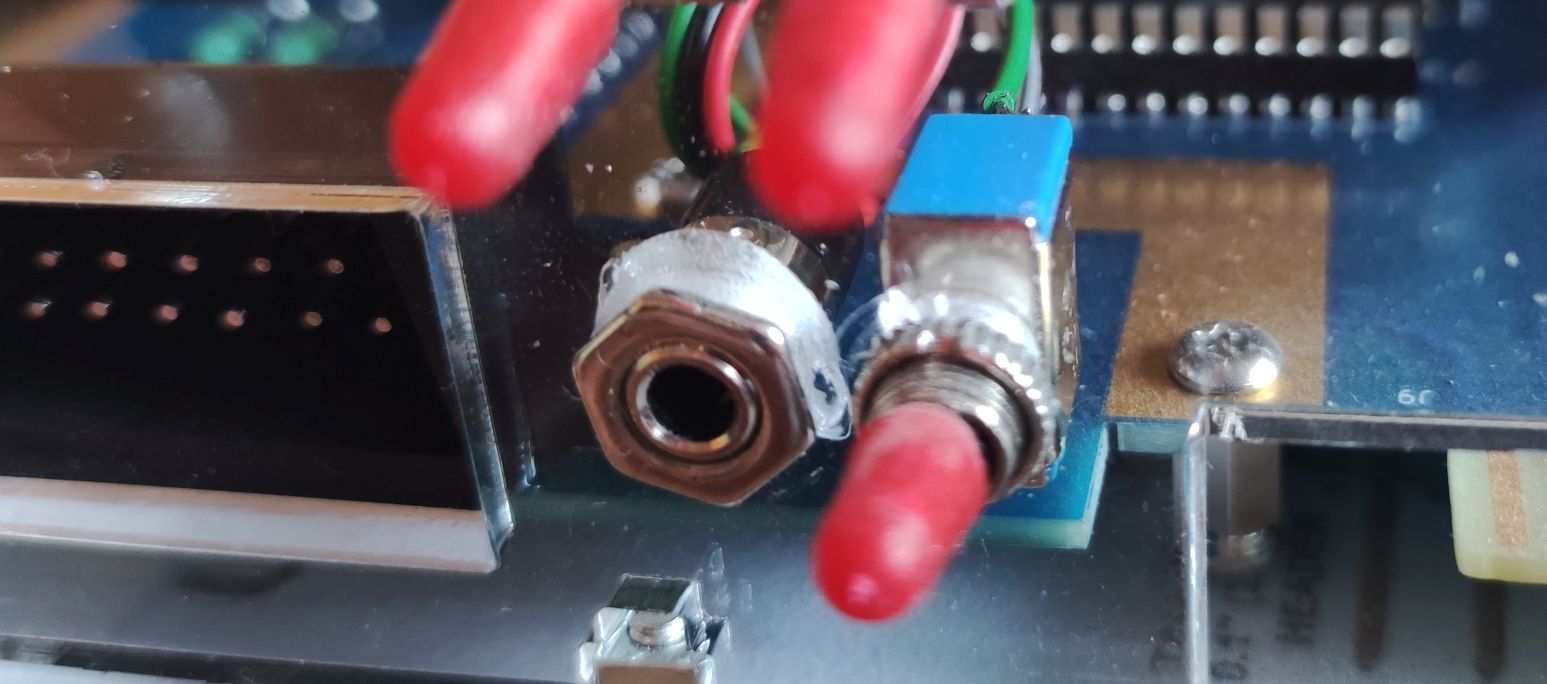

Und eine eckige Aussparung für den DVI-Anschluss wird noch schwieriger.

Ich würde mich bereit erklären die Vorlage für eine Rückwand zu erstellen, mit der dann die Firma arbeiten kann. Die alternativen Rückwände für die Acryl-XE Gehäuse habe auch ich ausgemessen. Da es unwirtschaftlich ist, für jede Wunschkonfiguration eine Rückwand zu erstellen wäre es Sinnvoll neben dem DVI Anschluss (an Stelle des RF-Modulators) gleich noch ein paar Löcher für weitere Schalter/Buchsen vorzusehen.

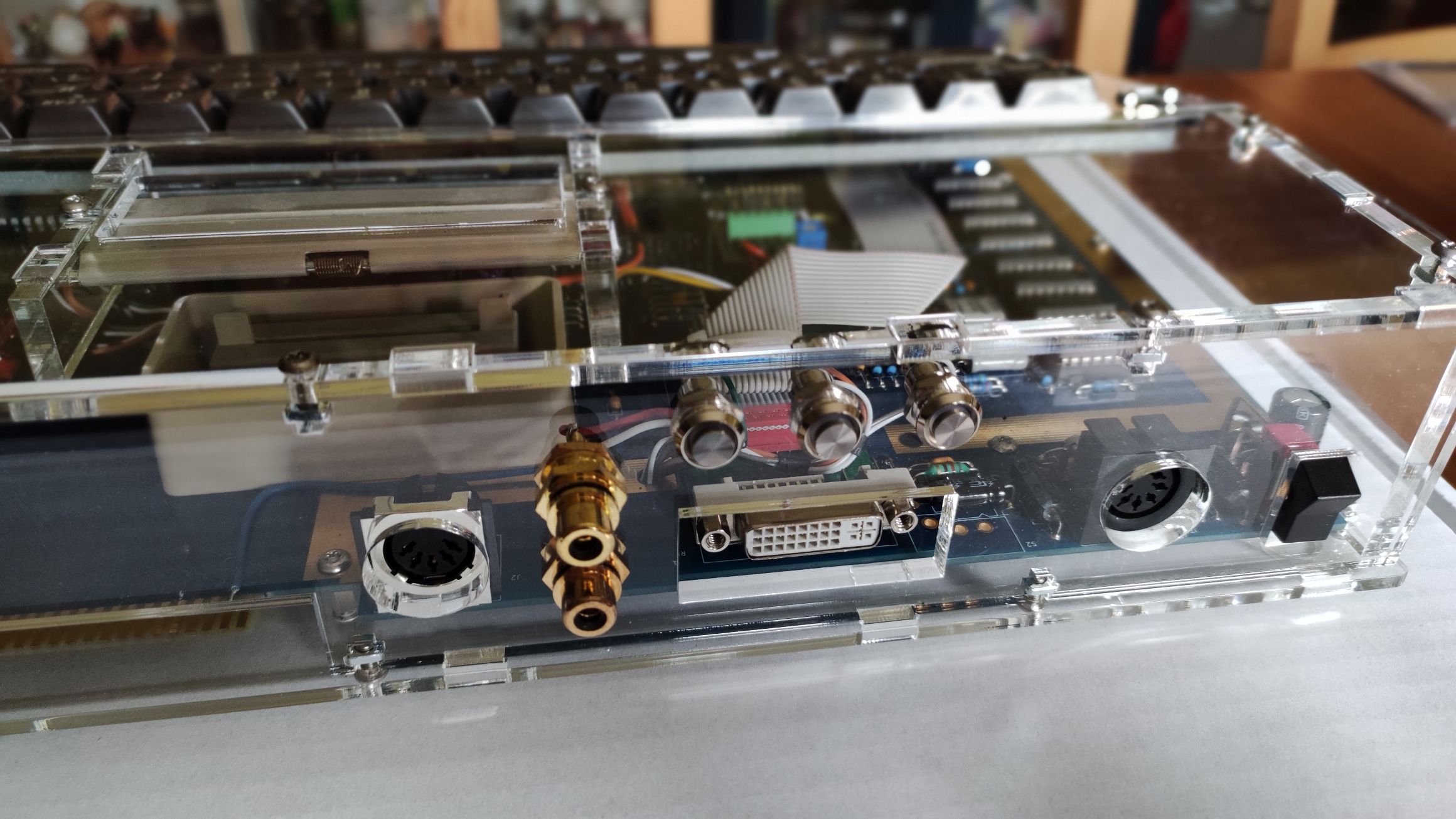

So hatten wir das beim XE Gehäuse umgesetzt:

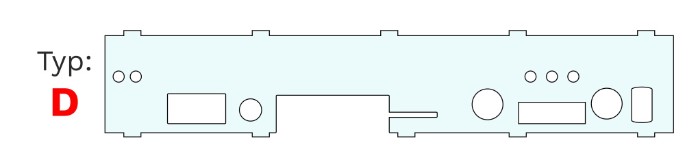

Hier sind es über der DVI Buchse 3 Bohrungen und am linken Rand 2. Jeweils 6mm - so passen sowohl Chinchbuchsen wie auch hanelsübliche Kippschalter. Veim XL würde ich diese aber eher zwischen DiIN-AV Buchse und RD-Modulator positionieren.

Bei meinem letzten Modell habe ich die Buchsen zu nah am SIO positioniert, so, dass kein Fujinet mehr passt. Das will ich diesmal vermeiden. Ich nutze z.B: folgende Schalter, Buchsen:

2x Kippschalter für die Auswahl des 4in1 OS 1 Kippschalter fpr Mono/Stereo 1 Buchse für Stereoklinke 3,5mm 1 Schalter für Trennung von FBAS und Chroma-Signal (C54)

Ich mach mich dann gleich an eine Skizze ... dauert aber noch vermutlich bis morgen.

Ob sich dann die Firma PlexiLaser zu dem Mod überreden lässt und zu welchen Konditionen wird sich zeigen. Leider waren die Erfahrungen der Firma beim XE Projekt so, dass es im Vorfeld viele Interessierte gab, aber dann doch nicht so viele Gehäuse verkauft wurden.

Mathy schrieb: .Währe es nicht viel schöner, Schiebeschalter ein zu bauen?

Prinzipiell gebe ich Dir recht. Das Problem ist aber dass für ein Schiebeschalter ein exakter Ausschnitt vorhanden sein muss. Der passt dann vermutlich nur bei dem einen ganz bestimmten Schaltertyp. Und dann bleibt trotzdem die Frage wie der Schiebeschalter fixiert wird. Mit Sekundenkleber? Oder Schrauben, dann müssen noch Löcher exakt vorhanden sein oder man presst ihn ins Gehäuse ein, dann muss die Aussparung noch genauer stimmen.

Das kann man machen, wenn man das Gehäuse exakt für die individuelle Auwah an Schaltern anfertigen lässt und zuvor die Schalter exakt ausmisst und dann die Werte in eine Skizze genauso exakt überträgt.

Mit den Kippschaltern ist man deutlich flexibler. Meistens habe die Mini-Schalter oder auch Buchsen ein 6mm Gewinde. wenn man dann die Löcher auf 6.5mm einarbeitet passt das eigentlich immer. Und wenn alle Stricke reißen kann man auch mit einem Fräser oder Bohrer das vorhandene Loch vergrößern.

Somit sind Löcher die einzige flexible Lösung und darin dann eben Kippschalter.

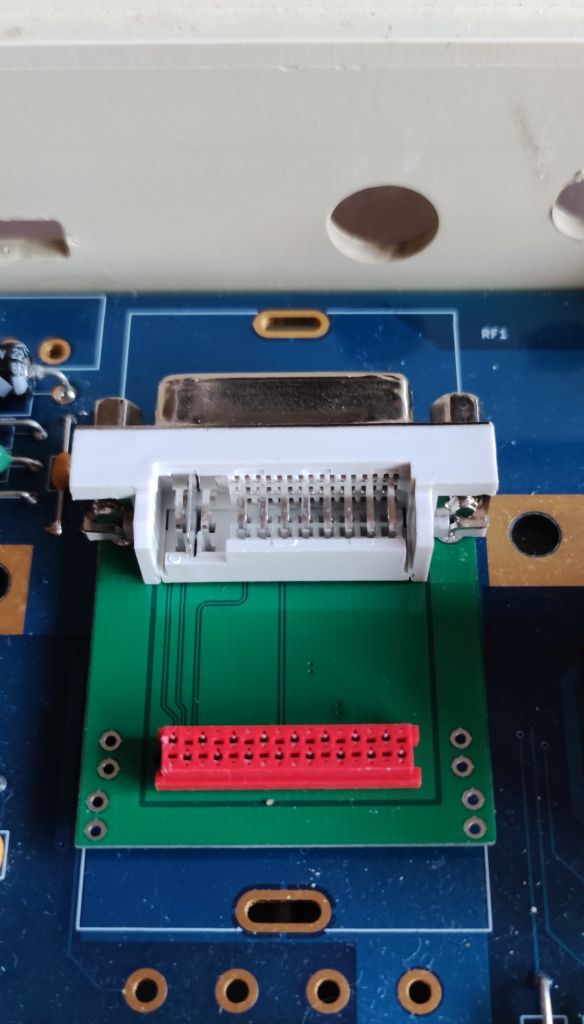

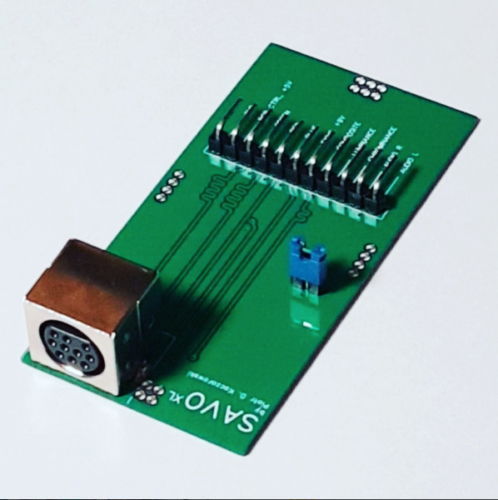

Ich habe eher noch das Problem, wie die DVI-Platine der Sophia 2 auf dem Motherboard fixiert wird. Aber dazu heute Abend mehr....

Ich brauche mal noch Euere Ideen!

Bevor ich die exakte Position des DVI Ausschnittes festlegen kann müsste ich wissen wie die Adapterplatine auf dem Motherboard befestigt werden kann. Ich denke die Position horizontal ist klar: An der Stelle des nicht vorhandenen RF Modulators. Aber die vertikale Position hängt davon ab, wie man die Platine auf dem Board befestigt. Leider hat das kleine Adapterplatinchen keine Bohrungen um es über Abstanzbolzen auf dem Motherboard zu befestigen. Hat da jemand schon einen Plan?

Meine Einzige Idee wäre über die kleinen Löcher an der Seite eine Lochrasterplatine mit Draht zu verlöten und dann in der Lochrasterplatine durch gebohrte Löcher mit der XL-Platine zu verschrauben. Zum Glück laufen unterhalb der alten RF-Modulatorposition keine Leiterbahenen:

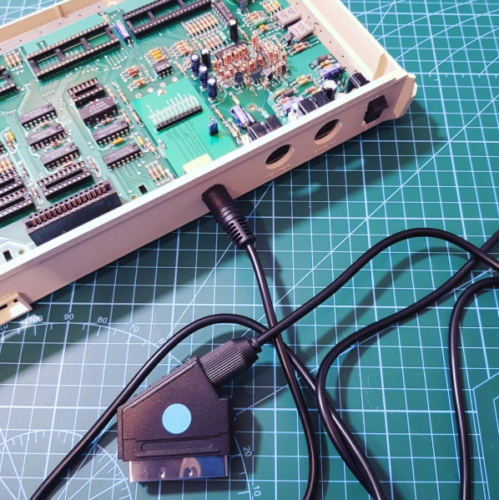

.... jetzt hab ich selbst die Lösung gefunden. Man kann das auf diesem Video bewundern:

https://youtu.be/5iC2xVBD7d0

Ab Minute 14:54 wird der Einbau der Adapterplatine gezeigt.

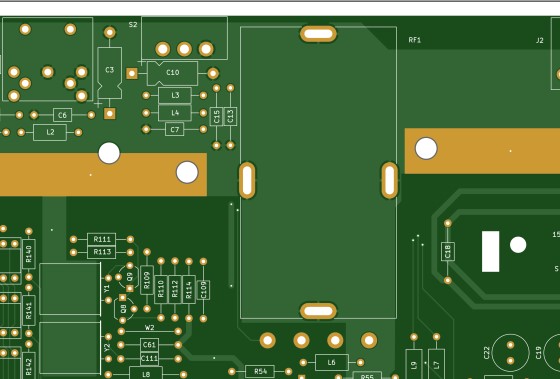

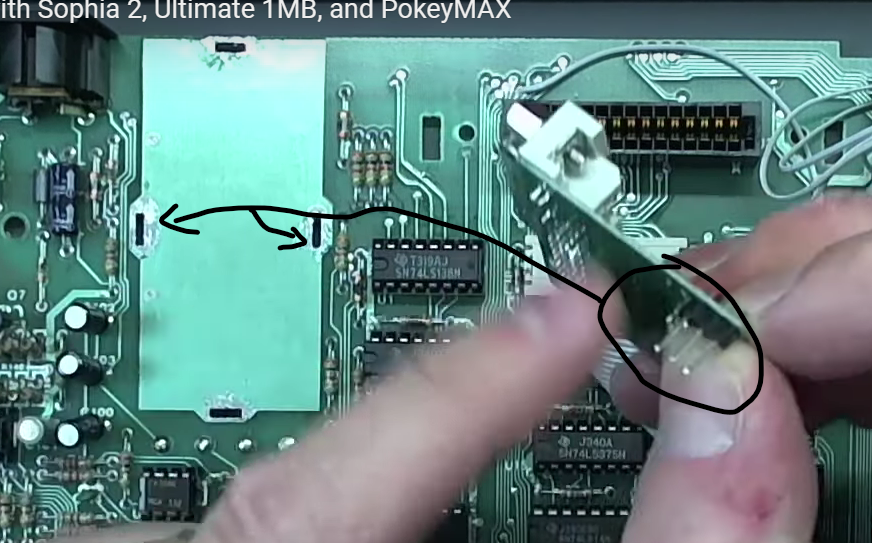

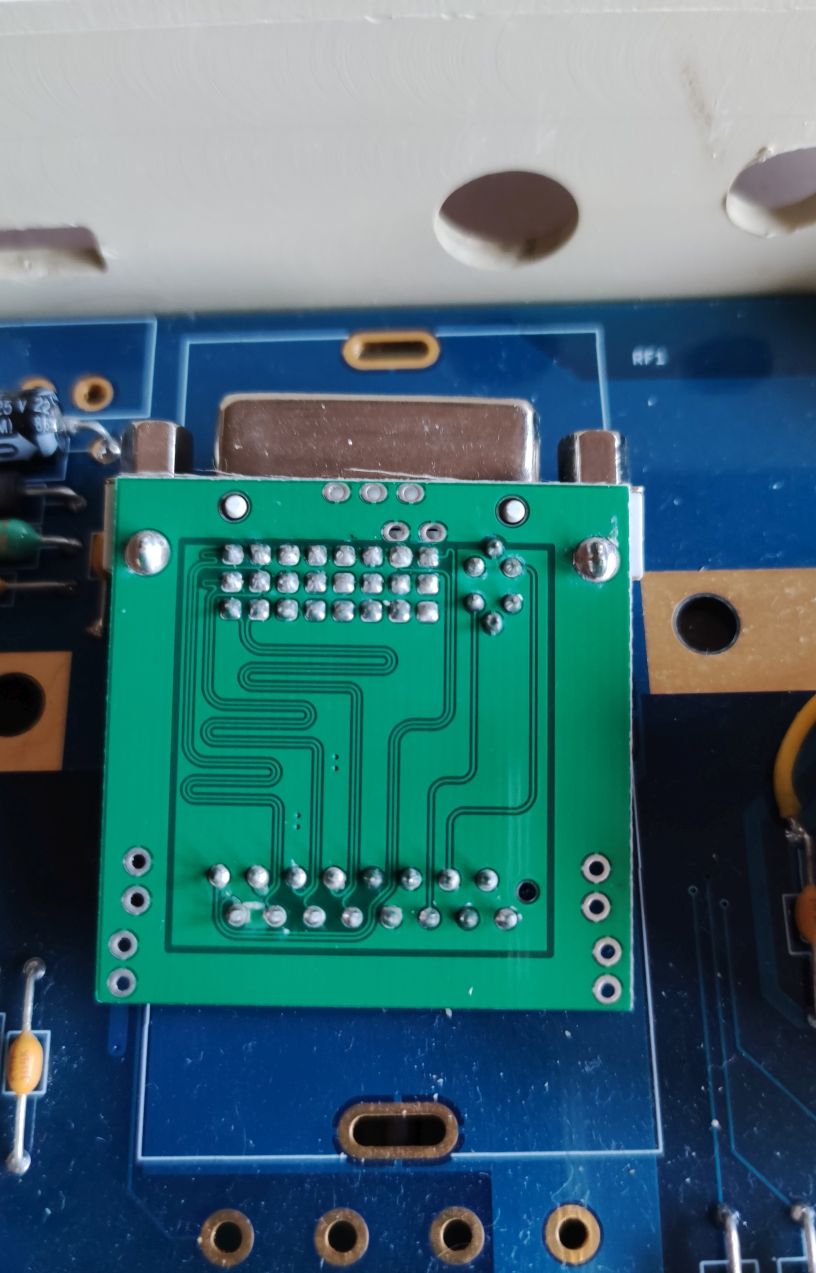

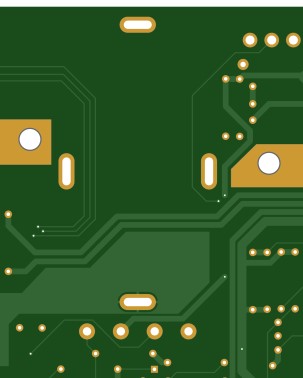

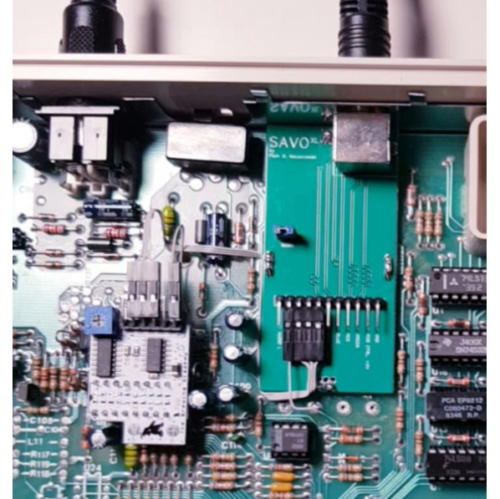

Die kleinen seitliche Löcher liegen genau über den ausgelöteten Laschen des Modulators und die Platine kann dann einfach mit Stiftleisten festgelötet werden. Ich werde das dann gleich mal testen und ausmessen.

Hat jetzt doch etwas länger gedauert, aber ich habe noch meine Sophia-Lieferung abgewartet um sicher zu sein, dass die Maße für das DVI Anschlussboard stimmen. Hier jetzt mal mein Plan für die Gestaltung der XL-Rückwand. Das ist die Anordnung wie ich sie gerne für mein Gehäuse haben möchte:

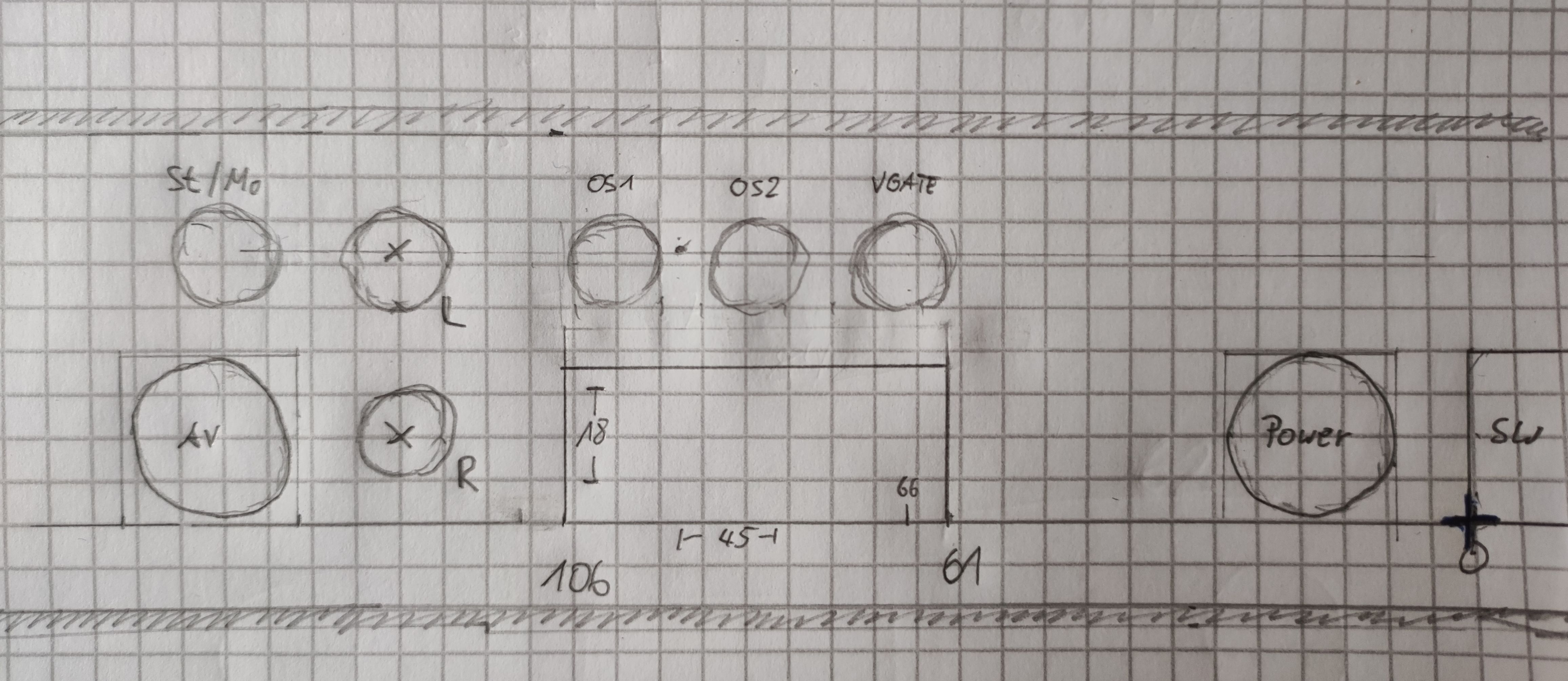

Ich habe die Löcher für Schalter und Buchsen so plaziert, dass Erweiterungen am SIO (Fuji-Net) und am Erweiterungsbus nicht stören. Mir reichen 6 Löcher:

Über der AV Buchse kommt ein Schalter für Mono/Stereo Neben der AV Buchse, übereinander zwei Chinchbuchsen für Audio Links und Rechts Über der Aussparung für die DVI Buchse kommen noch 3 Schalter (2x OS Auswahl und 1x VGATE an/aus)

Vom Platz her könnte man auch noch zwei Löcher zwischen DVI und Power-Buchse plazieren, aber ich denke die 6 Löcher sollten reichen.

Da die Rückwand mit 5 mm recht dick ist und die DVI Buchse innen auch noch Abstand hat, musste ich leider den DVI Stecker Ausschnitt so groß planen, dass ein DVI Stecker-Gehäuse durchpasst. Die Rundlöcher sind mit 6,2mm so dimensioniert, dass normale Mini-Kippschalter und Chinch-Buchsen mit 6mm Gewinde reinpassen.

Wenn das so passt, würde ich meine Skizze noch ins Reine zeichnen und dann Plexi-Micha zur Prüfung zukommen lassen.

... ich weiß, ich habe versprochen, dass ich längst fertig wäre, aber wie immer bei so Projekten, gehen mir beim Planen noch Ideen durch den Kopf.

Der Einwand von Mathy , dass Kippschalter eigentlich etwas unpraktisch sind, hat mir keine Ruhe gelassen. Ich habe ja auch in meinem ersten Plexi-Gehäuse einen rastenden Druckschalter verbaut.

Nachteil ist, dass die recht groß sind, teuer und schwer zu bekommen. Die meisten beginnen mit einer Einbaulochgröße von 12mm Ich habe jetzt bei Aliexpress bezahlbare rastende Druckschalter mit einem Einbauloch von 8 mm gefunden und würde die gerne verbauen.

Ich finde die runden Tast-Schalter schon schöner als die Kippschalter.

Ich würde also gerne statt den 6mm Löchern lieber 8mm Löcher vorsehen. Das heißt dann aber, dass bei der Verwendung der klassischen Mini-Kippschalter dann möglicherweise eine Unterlegscheibe verwendet werden muss.

Ich würde mich aber auch bereit erklären eine Sammelbestellung für die Schalter zu übernehmen. (Stück kommt ca. auf 1,60 Euro)

Was meint ihr?

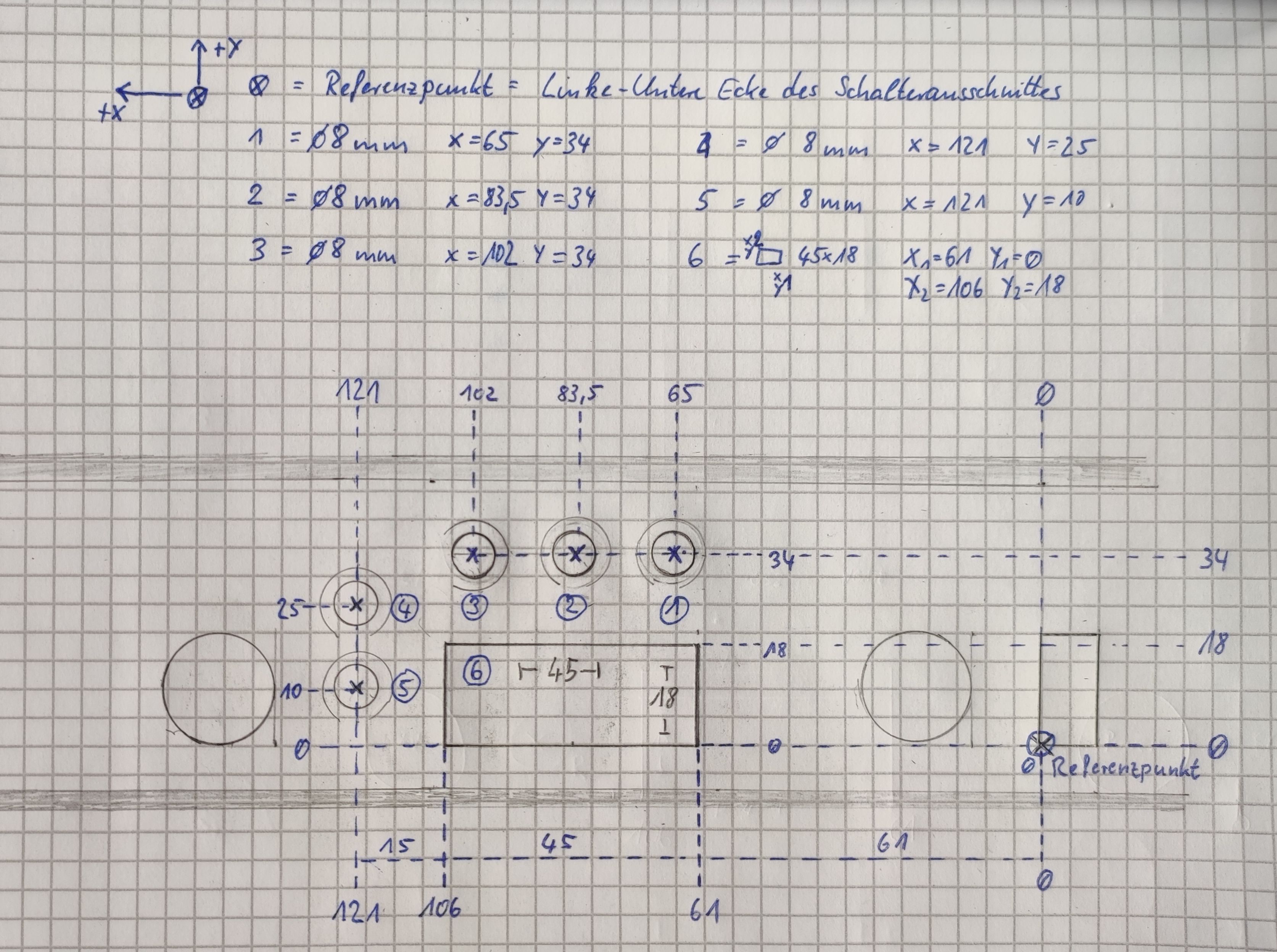

Mein Plan für "meine" Rückwand ist fertig. Durchgehend mit 3 Stück 8mm Löchern (Für die Druck-Schalter) und 2 Stück 8mm Löchern für Cicnch Buchsen.

Die normalen Einbau Cinch Buchsen haben zwar 6mm Gewinde. Aber da ist das Gewinde zu kurz für die 5mm dicke Rückwand. Ich habe aber noch zwei schöne vergoldete Chinchbuchsen mit 8mm Gewinde. Ich forsche mal nach wo ich die herhabe.

Ich habe auch "nur" noch 3 Schalter vorgesehen, da ich einen Denkfehler hatte. Ich wollte einen Schalter für die V-Gate Funktion meiner UGV Erweiterungsplatine. Aber die kommt ja gar nicht rein, denn für ein gutes Bild habe ich ja die Sophia. In den meisten Fällen sollten auch 3 Schalter reichen. Bei mir ist das : 2x OS Auswahl und 1x Stereo/Mono

Ich bin noch am überlegen ob ich mir sogar noch die Seitenwand abändern lasse um noch eine PS/2 Buchse für ein TK-II Modul einzubauen, dann wäre mein neuer Vorführrechner wirklich komplett.

Also gut, so geht es weiter:

Ich bestelle jetzt mal bei Michi ein Komplett-Gehäuse mit den obigen Anpassungen. Wenn ihr es nicht ganz eilig habt, würde ich warten, bis ich das Gehäuse habe und alles getestet habe. Bei den Anpassungen für das XE Gehäuse hat es auch erst beim zweiten mal richtig zu 100% gepasst, da musste ich auch noch etwas nachbessern.

Wenn dann alles passt würde ich die Rückwand freigeben und wenn Plexi-Michi damit einverstanden ist, dann kann die Rückwand als Option angeboten werden.

Von de 8mm Druckschaltern habe ich 20 Stück bestellt. Dauert angeblich 14 Tage bis die aus China da sind. Davon kann ich auf jeden Fall an die oben Interessierten abgeben. Der Preis bewegt sich dann so zwischen 1,60 und 2,00 Euro pro Schalter.

Also noch etwas Geduld, aber die sollte man bei unserem Hobby ja haben 😉

So, meine Anfrage an Michi ist raus. Sobald ich Antwort habe gebe ich Bescheid. Ich habe jetzt mal den Preis für ein Komplettgehäuse mit modifizierter Rück- und Seitenwand angefragt und die Preisvorstellung für die optionalen Wände zum Nachkaufen.

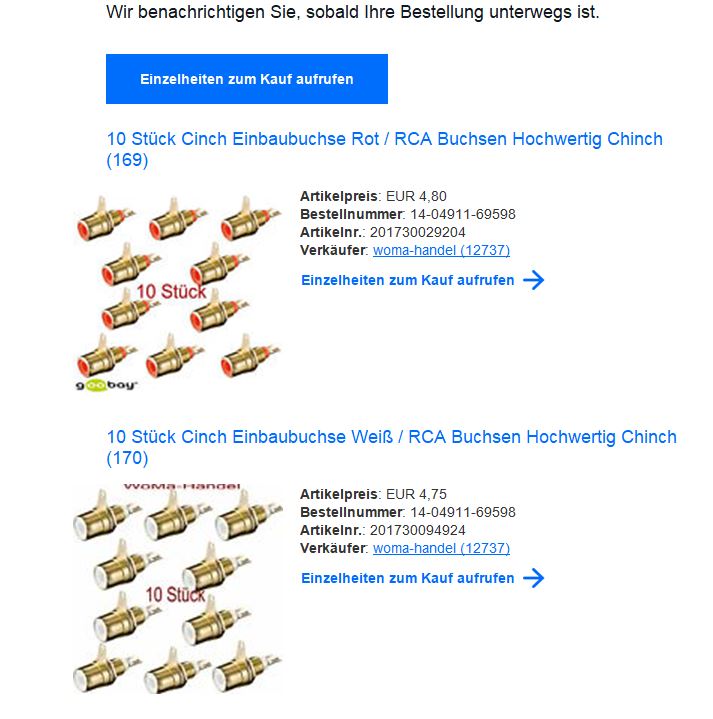

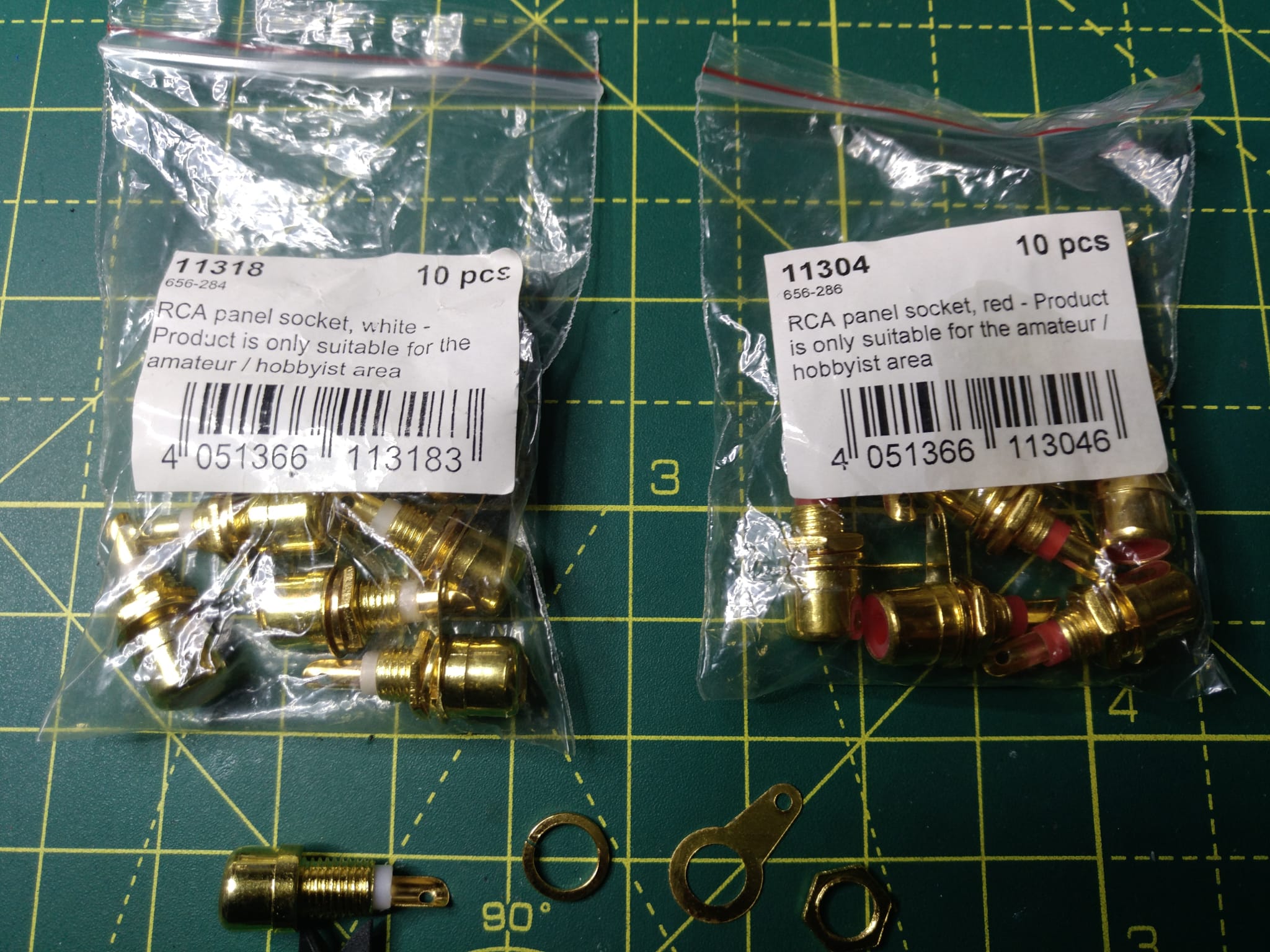

Bei den passenden Cinch-Buchsen bin ich (glaube ich) hier fündig geworden:

https://www.ebay.de/itm/204234343793

ich denke, die sollten aber auch gehen:

https://www.pollin.de/p/goobay-cinch-einbaubuchse-rot-8-mm-450653

Ich habe schon Antwort noch Micha bekommen:

Also ein Satz modifizierter Seitenteile würde 22 Euro kosten. Das wäre dann die Rückwand nach meiner Skizze und auch noch zusätzlich die rechte Seitenwand mit Ausschnitt für PS/2 Anschluss einer TK-II Erweiterung.

Da die XL Gehäuse schon vorproduziert sind und auf Lager liegen, wird es das aber nur als eigenes Set geben. Das ist natürlich schön, für alle die eh schon ein Gehäuse haben. Wer aber auch ein neues Gehäuse möchte muss beides bestellen. (800 XL Acrygehäuse + optionale Seitenwände)

Ich habe jetzt mal verbindlich bestellt und bin mit ihm so verblieben, dass ich erst mal teste ob alles passt. Dann können auch noch Modifikationen vorgenommen werden. Ich werde dann, sobald alles passt hier nochmals den genauen (möglichst verbindlichen) Bedarf abfragen und an Micha weiterleiten. Ich habe jetzt auch nur den Preis für das Set aus Rück- und Seitenwand. Falls ihr alle nur die Rückwand wollt, kann man dann ja noch mal anfragen, wenn es soweit ist.

Also, erst noch abwarten bis das Muster bei mir angekommen ist... dann geht es weiter.

Also unsere Rückwand soll diese Woche fertig werden Dann schaffe ich vielleicht am Wochenende den Testaufbau. Und wenn alles passt, kann diese in der Form nachbestellt werden .

Für etwaige weitere Anpassungen darf gerne meine Skizze als Grundlage genutzt und modifiziert werden .

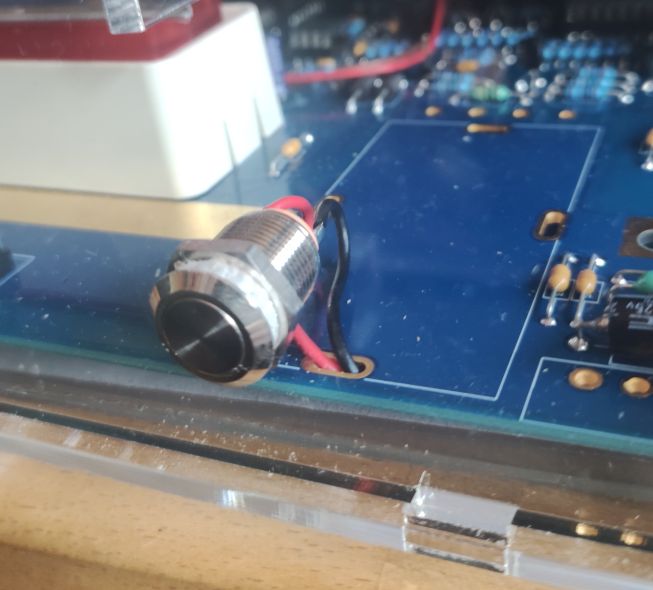

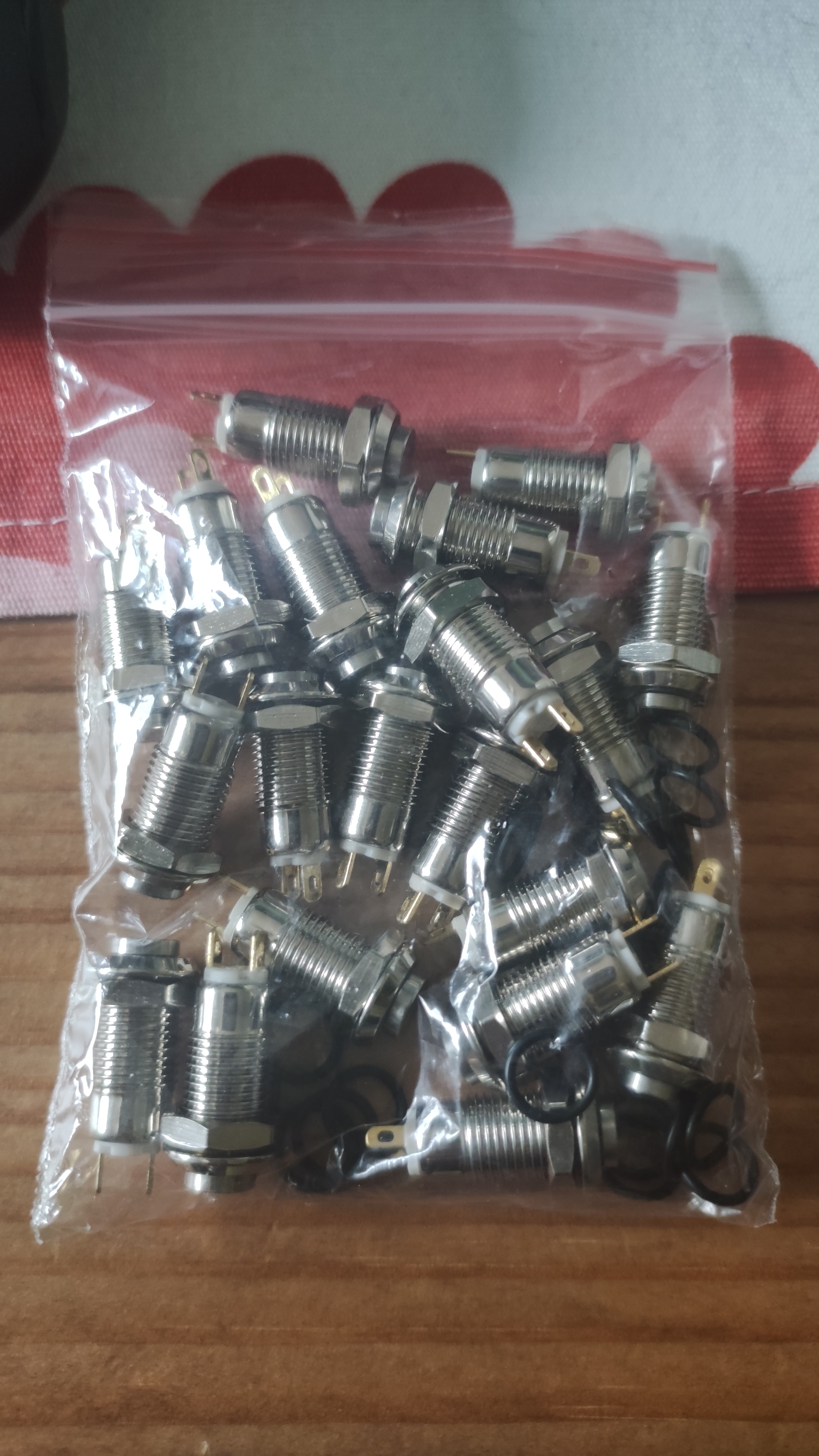

... die 8mm Druck-Schalter sind aus China angekommen. Sehen ganz gut aus.

... und das Testgehäuse ist auch schon unterwegs. Wird also auf jeden Fall was am Wochenende.

Ja ich freu mich auch. Hab richtig Lust zum basteln. Mein All-in-one-600XL Projekt liegt grad auf Eis, da meine Antonia nicht funktioniert hat. Aber für mein Acryl-800XL hab ich alles zusammen.

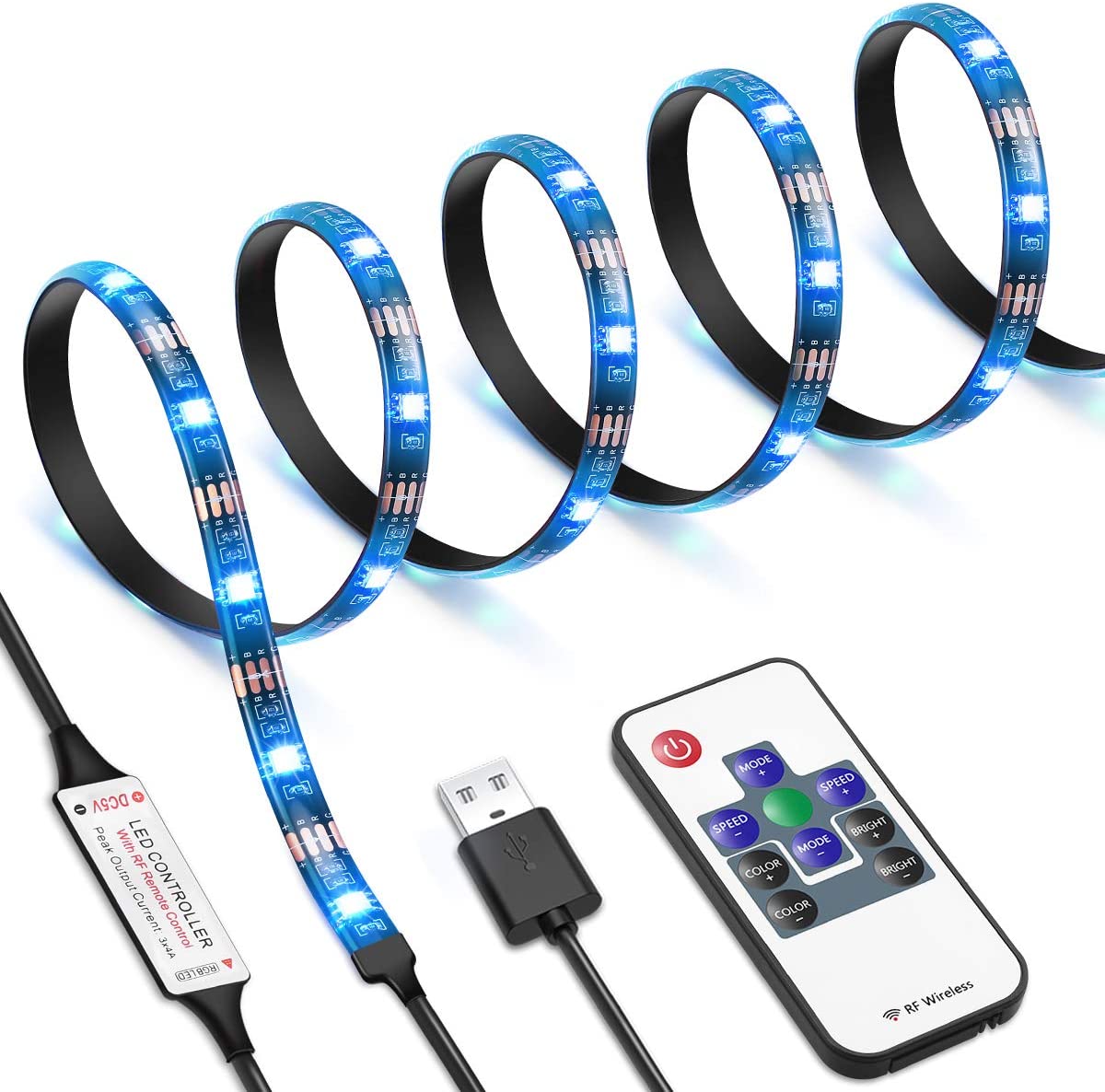

Ich überlege noch wegen LED Beleuchtung. Hab ich grade wieder auf AtariAge gesehen. Ich glaub andY kann doch sicher seine Erfahrungen beisteuern 😉

andymanone schrieb: sorry, Antonia habe ich heute noch nicht geschafft.

Bitte keinen Stress machen ... das eilt nicht. Jetzt kommt eh erst das Acrylgehäuse dran.

... ich habe gerade gesehen, dass ich da was durcheinander gebracht habe. Das war Emwee mit dem schön beleuchteten Acryl-Gehäuse für das 2600jr:

https://abbuc.de/forum/viewtopic.php?p=8235#p8235

Aber so was in der Art wünsche ich mir auch für das 800XL Gehäuse.

.... jetzt gehts looooos !

Erster Eindruck ist gut. Aber die genaue Passform kann ich erst sagen wenn ich das Gehäuse zusammengebaut und die Hauptplatine eingebaut habe. Leider bin ich morgen nicht zu Hause, aber der Samstag ist schon reserviert.

andymanone schrieb: Sowas ähnliches hatte ich damals auch für die XE- Gehäuse von Plexilaser gemacht 🙂

... ah wusst ich es doch, dann hat meine Erinnerung also doch gestimmt 😁

Dann darfst DU mir gerne folgende Fragen beantworten:

1. Hast die die Stromversorgung für die LEDs intern am Atari abgegriffen?
2. Falls ja, wo?
3. Hast Du noch die Quelle, wo es die Streifen zu kaufen gibt?

Und als Belohnung für die Beantwortung gibt es gleich noch ein paar Fotos....

... ich konnte einfach nicht warten und habe mal provisorisch Das Board auf die Grundplatte verschraubt und die beiden modifizierten Seitenteile montiert. (Nicht wundern, dass die Teile so Trüb sind: Die Schutzfolie ist noch drauf.)

... also ich bin sehr zufriesen. Es passt alles 😀

Trotzdem werde ich eine Modifikationen vorschlagen:

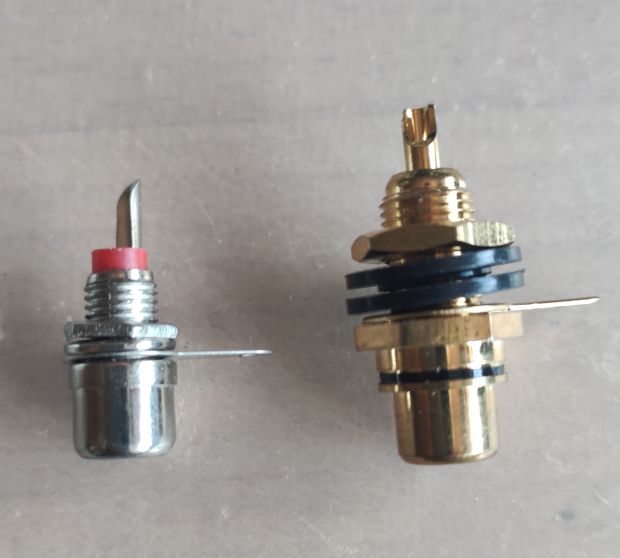

Meine Cinch Buchsen mit dem 8mm Gewinde wirken doch recht wuchtig. Ich würde vorschlagen nur 6mm Löcher verwenden um die Standard Cinchbuchsen zu verwenden. Die bekommt man ja auch einfacher. Ich teste aber noch ob da die Gewindelänge reicht. Wenn wir das 8er Loch lassen, kann es sein, dass die kleineren Cinchbuchsen durchrutschen.

Aber ich habe zumindest keinen Ausschuss. Von den Positionen passt alles genau wie geplant.

OK, um Zeit zu sparen und da wir alle ja schon zappelig auf die Teile warten, starte ich schon mal eine Abfrage. Falls gewünscht würde ich dann die Teile auf einmal anfertigen lassen und versende sie dann weiter an Euch. Kommen ja eh noch die Druck-Schalter hinzu. Vielleich kann ich dann ja für die Sammelbestellung noch einen besseren Preis bekommen.

Wenn für alle in Ordnung werden die Buchsenlöcher für 6mm Gewinde abgeändert. Die Tastenlöcher bleiben bei 8mm für die Drucktaster. Wer also mitmachen möchte schreibt mir bitte folgende Daten:

Anzahl modifizierte Rückwand Anzahl modifizierte Seitenwand (falls überhaupt gewünscht, natürlich geht auch nur die Rückwand) Anzahl der Druckschalter (Ich habe insgesamt 15 Stück zum Abgeben - Stück zu 1,90 Euro)

Falls jemand ein komplettes Gehäuse PLUS modifizierte Seitenteile benötigt, dann kann ich das auch mit bestellen, oder auch getrennt oder eben alles selber bestellen. Ganz wie es beliebt. Ich denke mir aber, je mehr Seitenteile ich in der Sammelbestellung nehme, um so größer ist die Chance auf einen guten Rabatt.

Ich habe folgende Preise bezahlt:

1x Atari 800XL Gehäuse 85,-- Euro 1x Sonderseitenteile (1xSeite und 1xRückwand) 22,00 Euro 1x Porto 4,90 Euro

Sobald ich die Stückzahl habe, erfrage ich ein Angebot.

Natürlich steht es jedem auch frei sich selbst um die Teile zu bemühen, dann könnt ihr Euch ja einfach auf meine Bestellung mit den Maßen berufen. Die Skizze habe ich ja in einem vorherigen Beitrag gepostet. Wer eine spezielle Modifikation haben möchte, darf natürlich auch gerne meine Skizze als Grundlage nutzen, muss dann aber selbst bestellen.

Jetzt einen schönen Abend,

Olix

Gute Nachricht: Habe von Micha ein Angebot bekommen: Bei einer Sammelbestellung bekommen wir das Set für 15 Euro, anstatt den 22 Euro der Einzelbestellung. (+ 1,20 Portoanteil)

Aber erst bei vier Sets. Aber das müsste passen.

Dann fällt nur noch das Porto von mir zu Euch an, aber das müsstet ihr ja auch bezahlen, bei einer Einzelbestellung. Und ich kann die Schalter beilegen.

Jetzt fehlt noch die Antwort von alexVG

Dann haben wir genug Sets für die Sammelbestellung zusammen

Perfekt. Somit sind wir komplett.

Ich fasse nochmal zusammen:

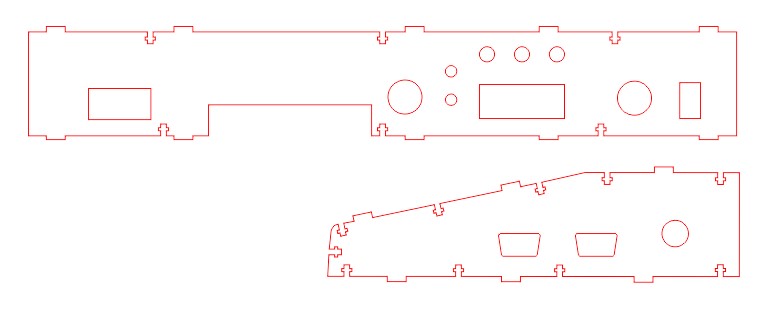

4 Stück Seitenteile-Set (bestehend aus modifizierter Rückwand und rechter Seitenwand) für andY, AlexVG, Wosch und Cossi

Die beiden Cinch-Ausschnitte werden auf 6mm abgeändert, die 3 Schalterlöcher bleiben bei 8mm

Für mich etwas Ärgerlich, dass ich für mein Set 22 Euro gezahlt habe und die ganze Arbeit hatte. Ist es für Euch in Ordnung wenn ich aus den 4 günstigen und meinem Preis den Durchschnitt nehme? Dann zahlen wir alle das Gleiche und zwar 16,20 Euro für das Set! Ich denke das wäre fair und wir haben immer noch alle ordentlich gespart.

Ablauf ist wie folgt:

Ich bestelle bei Micha die Teile. Dieser schickt sie zu mir. Ich packe, falls gewünscht noch die 8mm Druckschalter dazu und schicke es an Euch weiter.

Ich melde mich dann bei Eich per PM wegen dem Versand und der Bezahlung.

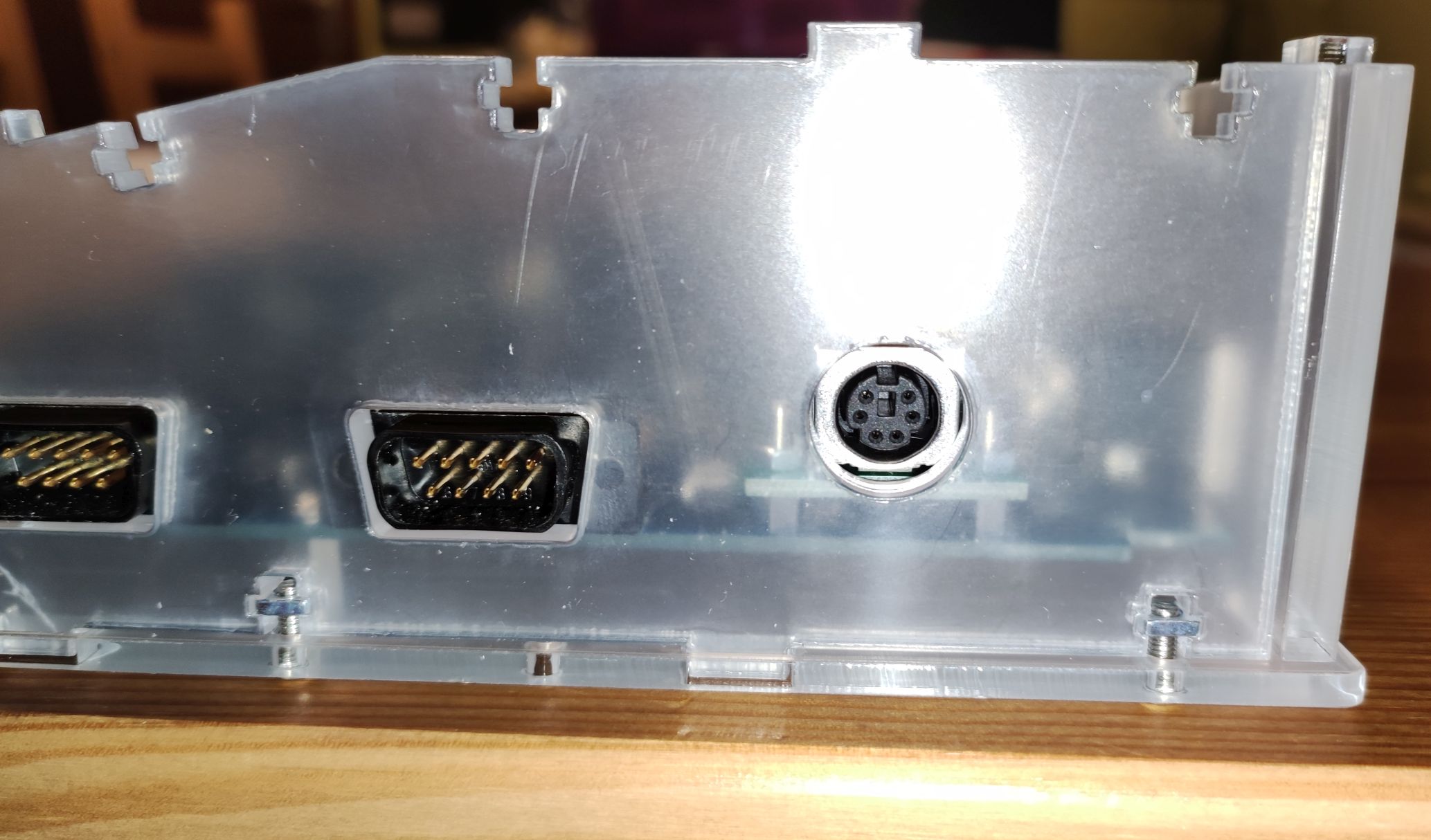

Die Seitenwand hat ja von mir ein Loch für eine PS/2 Tastatur bekommen. Das ist für den Einsatz mit einer TK/2 oder TK/2-Stereo Erweiterung vorgesehen. ( https://ataribits.weebly.com/tk-ii.html ) Falls jemand so etwas noch haben möchte, kann ich da auch weiterhelfen, hab ich noch in meiner Bastel-Kiste, dann einfach PM an mich.

Bestellung ist raus. Mit etwas Glück haben wir die Teile noch vor dem nächsten Wochenende.

Wer jetzt noch ein Teil haben möchte muss leider selber bestellen. Und dann auch vermutlich den vollen Preis bezahlen.

Habe gerade die Bestätigung bekommen. Unsere Seitenteile sind in der Mache:

... aber bis zum Wochenende wird es wohl nichts mehr 😞

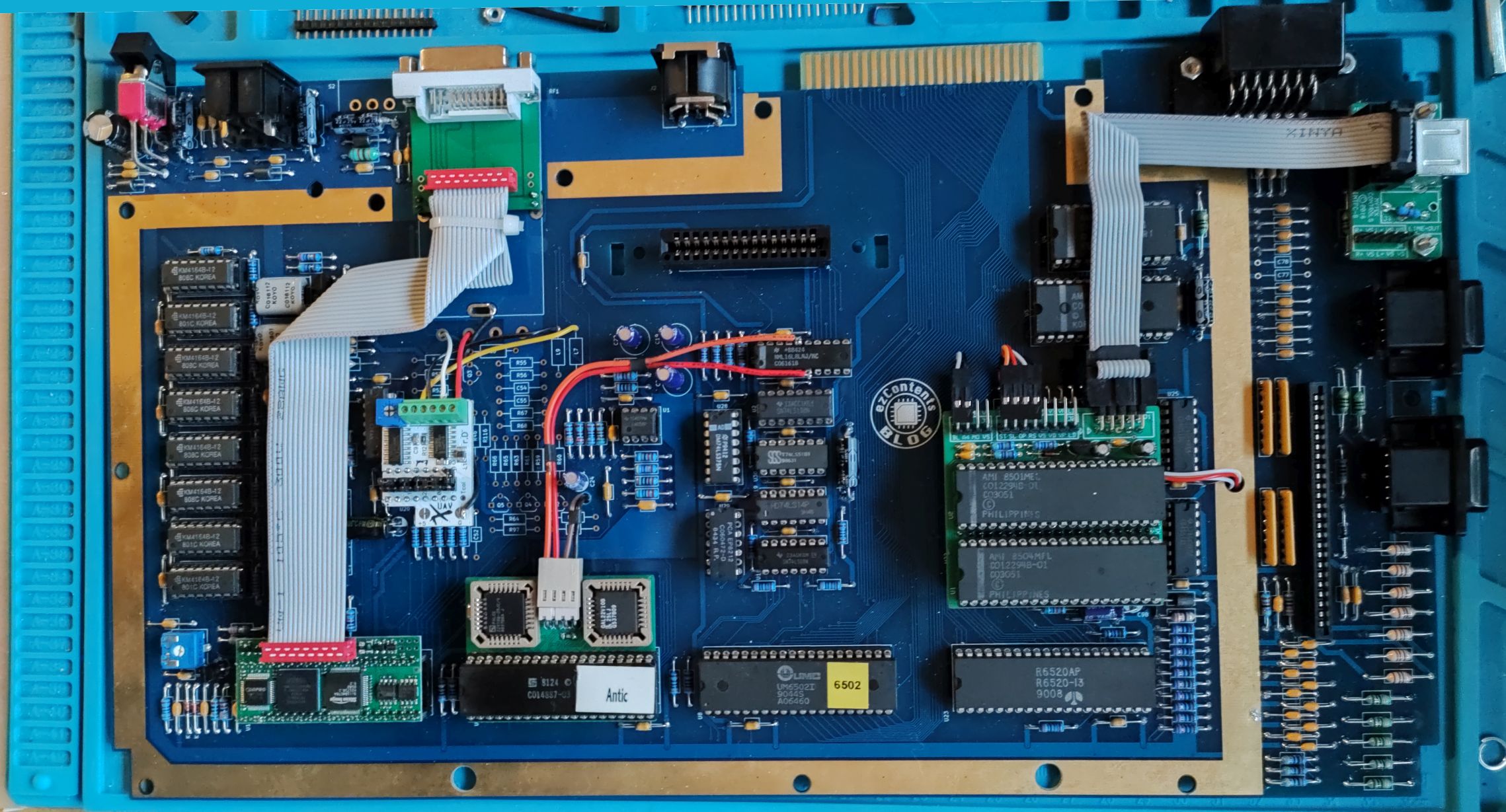

Meine neue XL Konfiguration ist dieses Wochenende auch fertig geworden und wartet auf den Einbau:

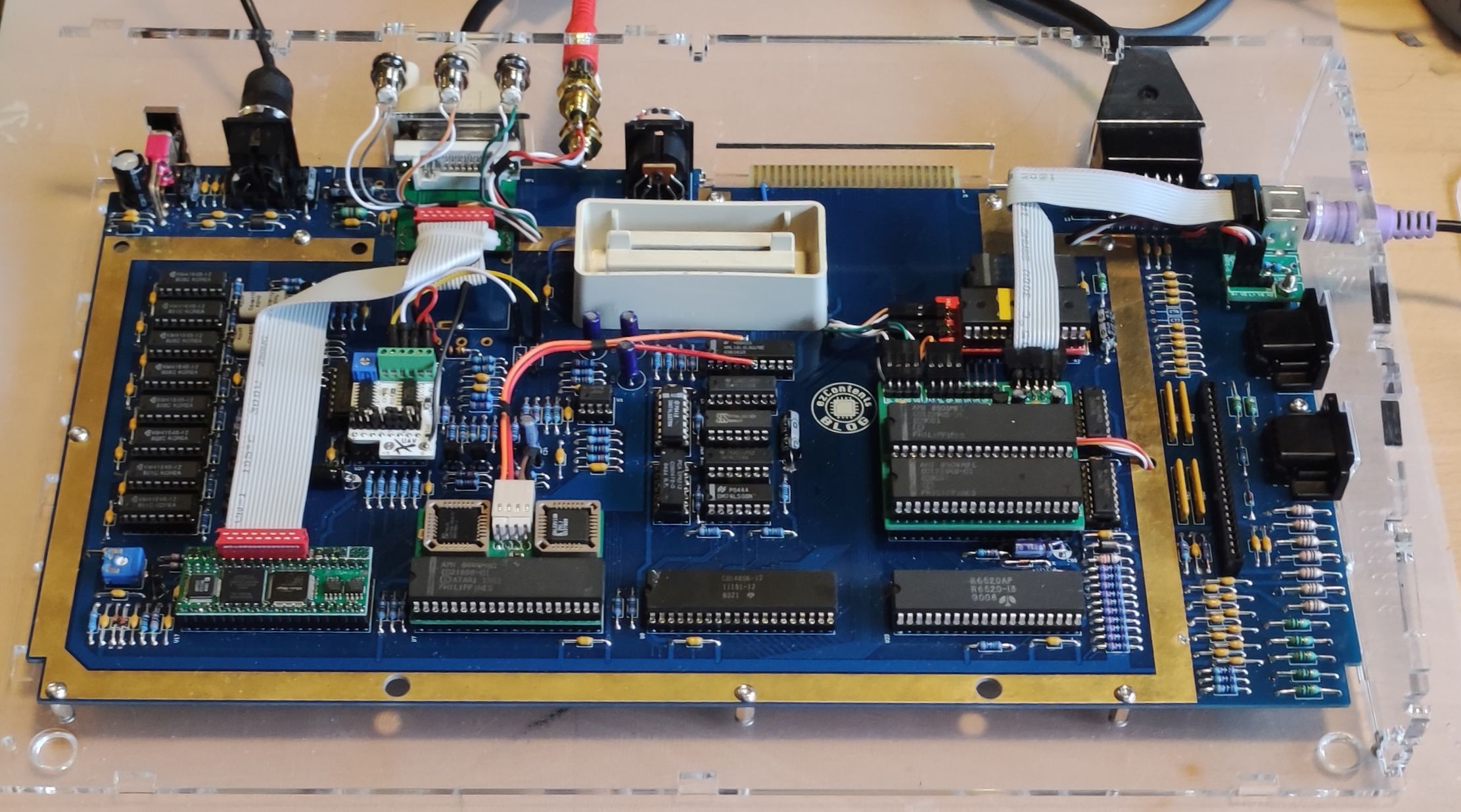

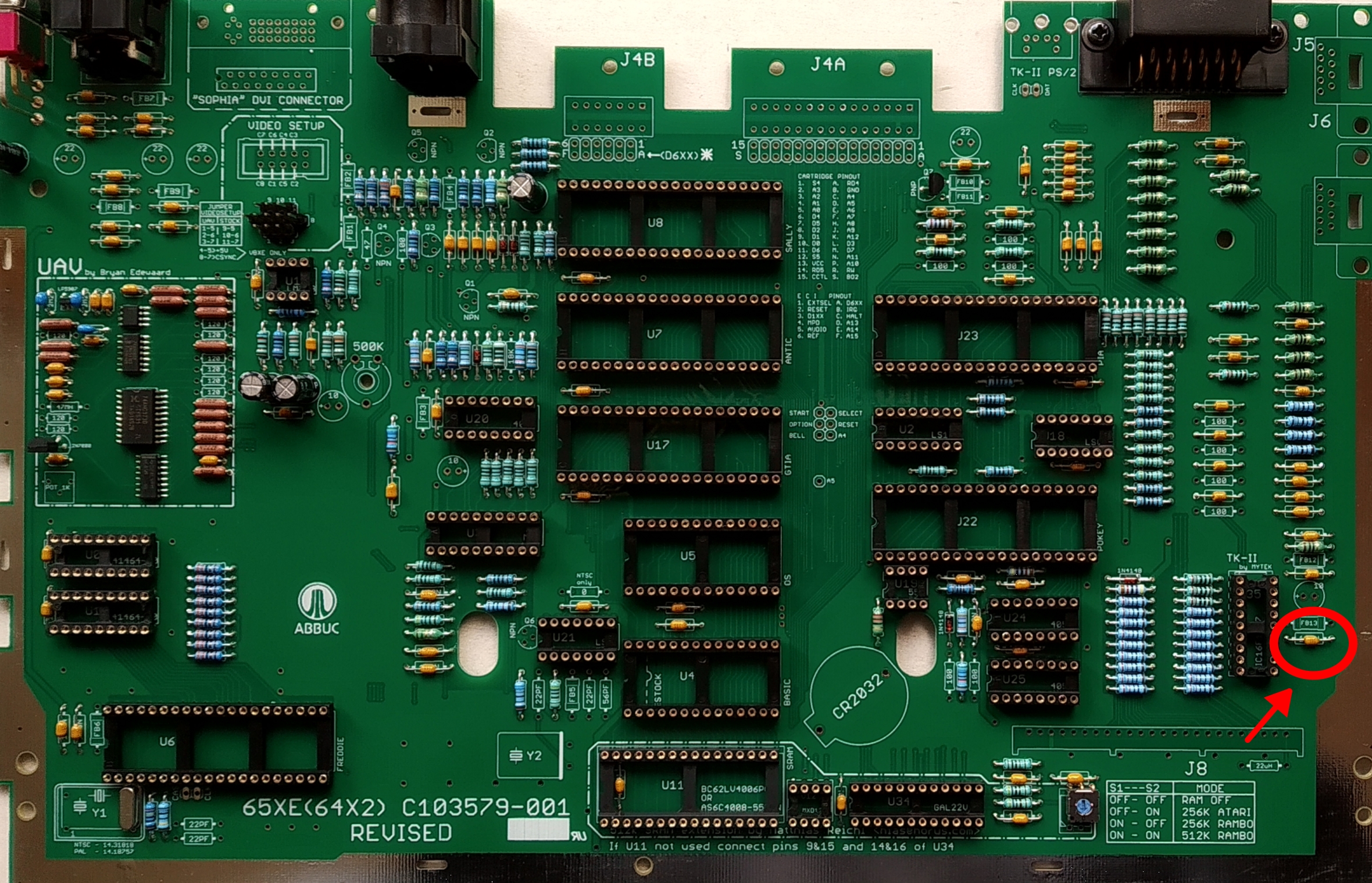

Neue 800 XL Hauptplatine - selbst bestückt UAV - Für das schöne Analogbild* Sophia2 - Für das schöne Digital Bild 512 KB Erweiterung von TF_HH TK-2 Stereo - Für PS/2 Tastatur und Dual-Pokey 4in1 OS - auf Bild noch nicht verbaut 5V Stromversorgung am PBI - noch nicht verbaut

Die Videoschaltungen habe ich auf dem Board erst gar nicht bestückt, da sie ja komplett von der UAV ersetzt werden.

andymanone schrieb: . Sag mal den Modulschacht-Entriegler fürs XL-Board hast du? Falls nicht, ich habe noch welche davon übrig, da kannst du gerne einen haben, wenn du magst...

Tatsächlich habe ich nur noch ein en selbstgemachten Modulschacht aus dem 3D Drucker, der funktioniert zwar, aber ein Original wäre natürlich schöner. Falls DU also noch einen übrig hast 😀 ... (Aber bitte nicht extra ein funktionierendes Board schlachten !!!)

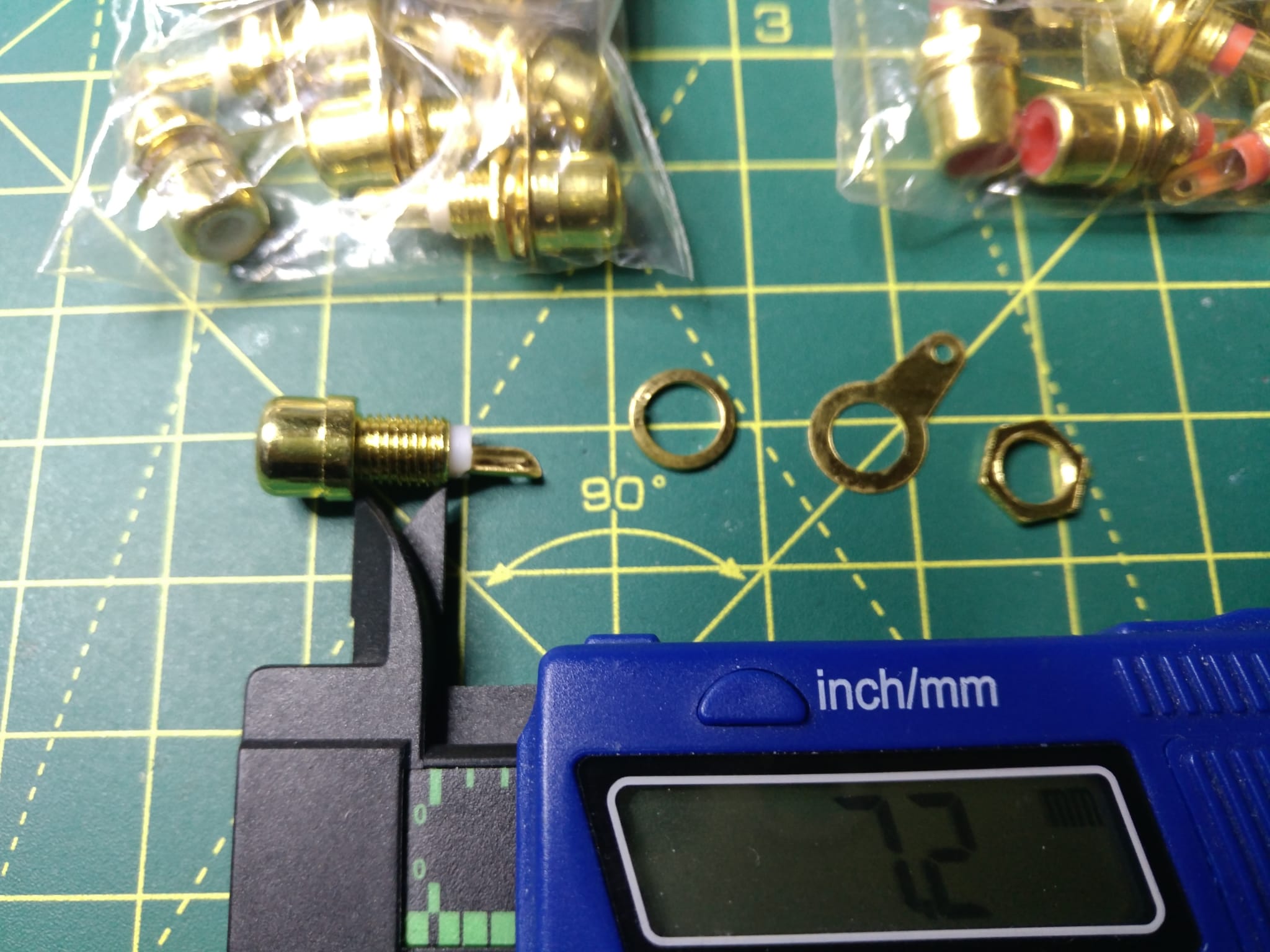

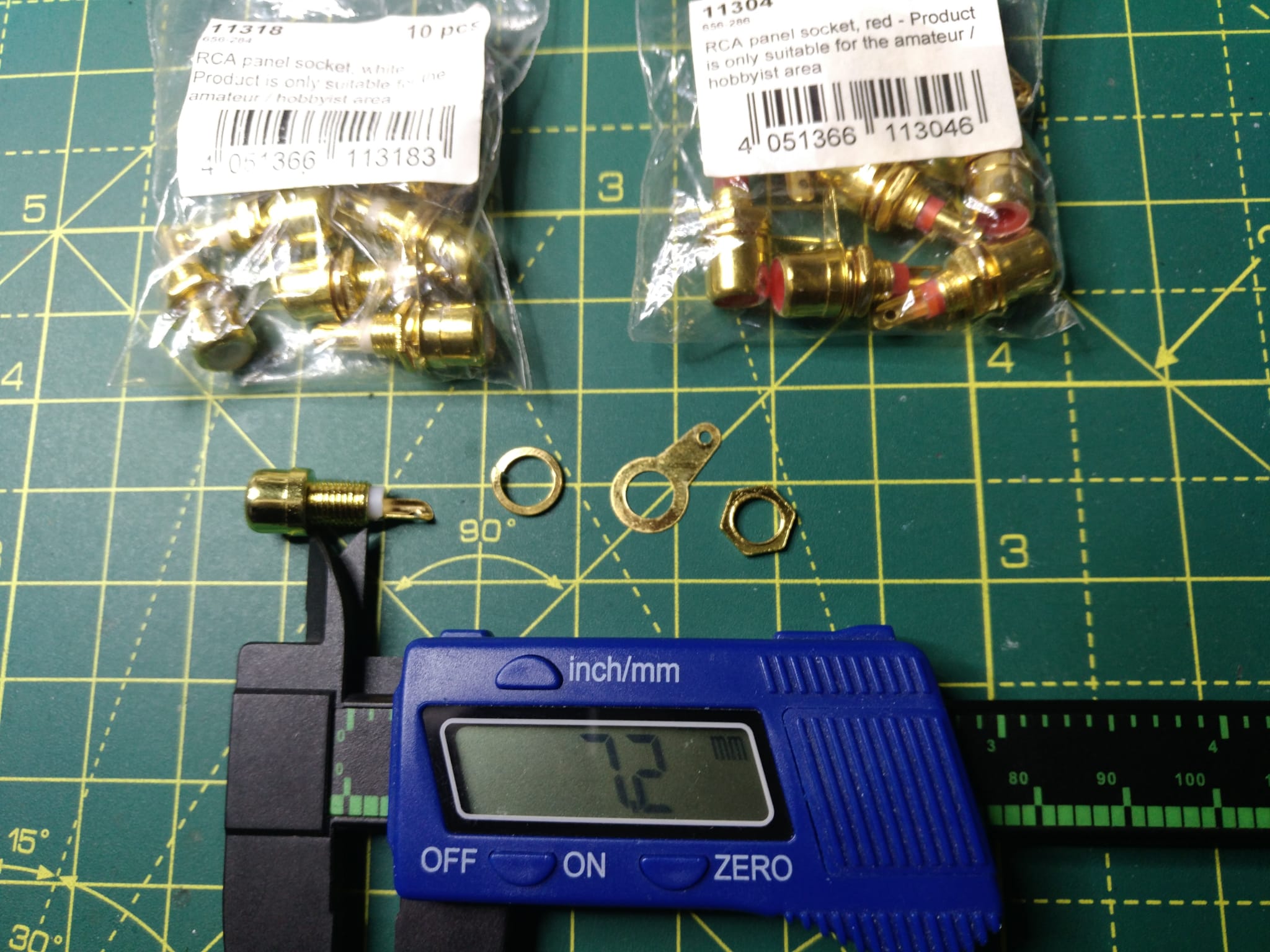

Ach ja, fast vergessen: Die goldenen Cinch-Buchsen mit 6mm Gewinde passen gerade so noch. Aber nur ohne Sprengring und die Mutter schafft höchstens 1 bis 1 1/2 Gewindegänge. Im schlimmsten Fall, wenn die Mutter zu wenig greift, muss mit einem tropfen Sekundenkleber oder Schraubensicherung nachgeholfen werden.

Supi! Freu mich. Und wegen den Cinch Buchsen: Probiere sie doch erst mal. Prinzipiell passen sie ja, auch wenn sehr knapp. Kann sein, dass es etwas fummelig wird, bis die Mutter sitzt, aber dann sollte es klappen. Auch mit Masse-Fähnchen. Und den Spengring mach ich eh nie drauf.

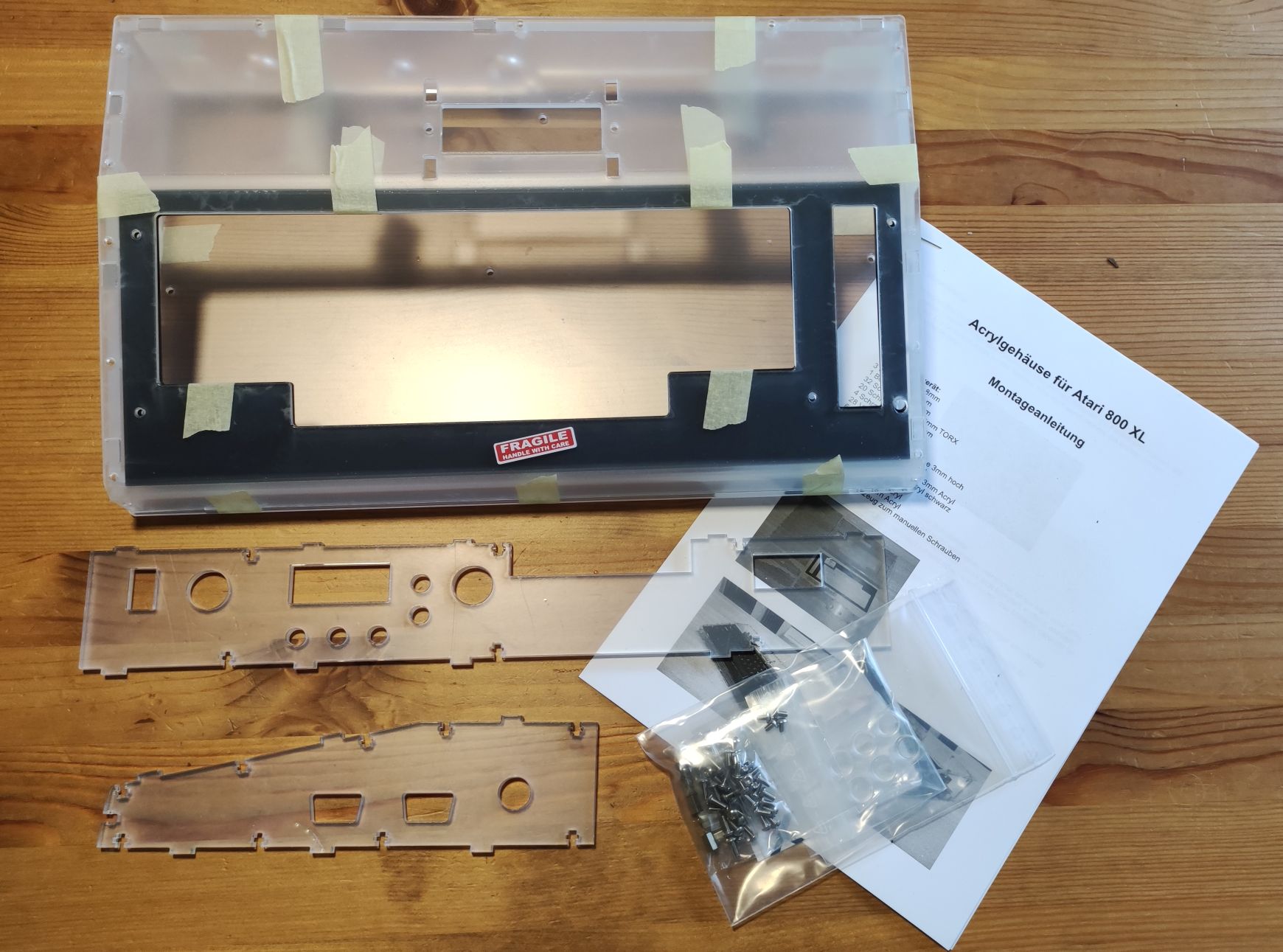

Grade hat der DHL Mann bei mir geklingelt 😀

Alle die mitbestellt haben bekommen heute im Laufe des Tages noch eine PM.

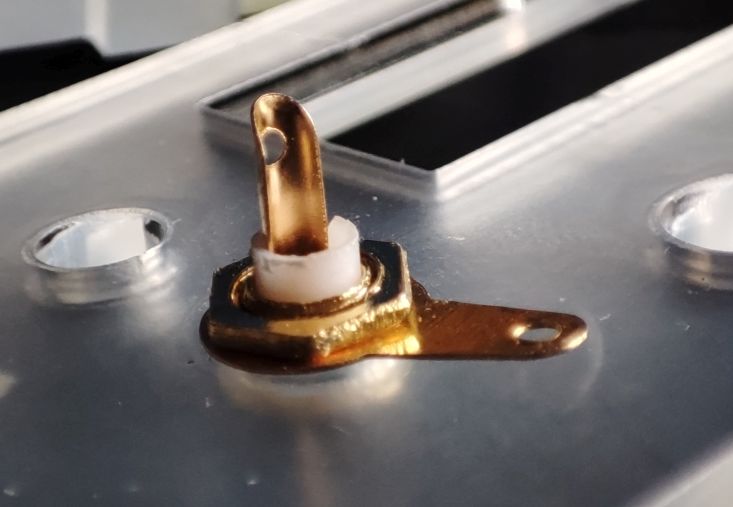

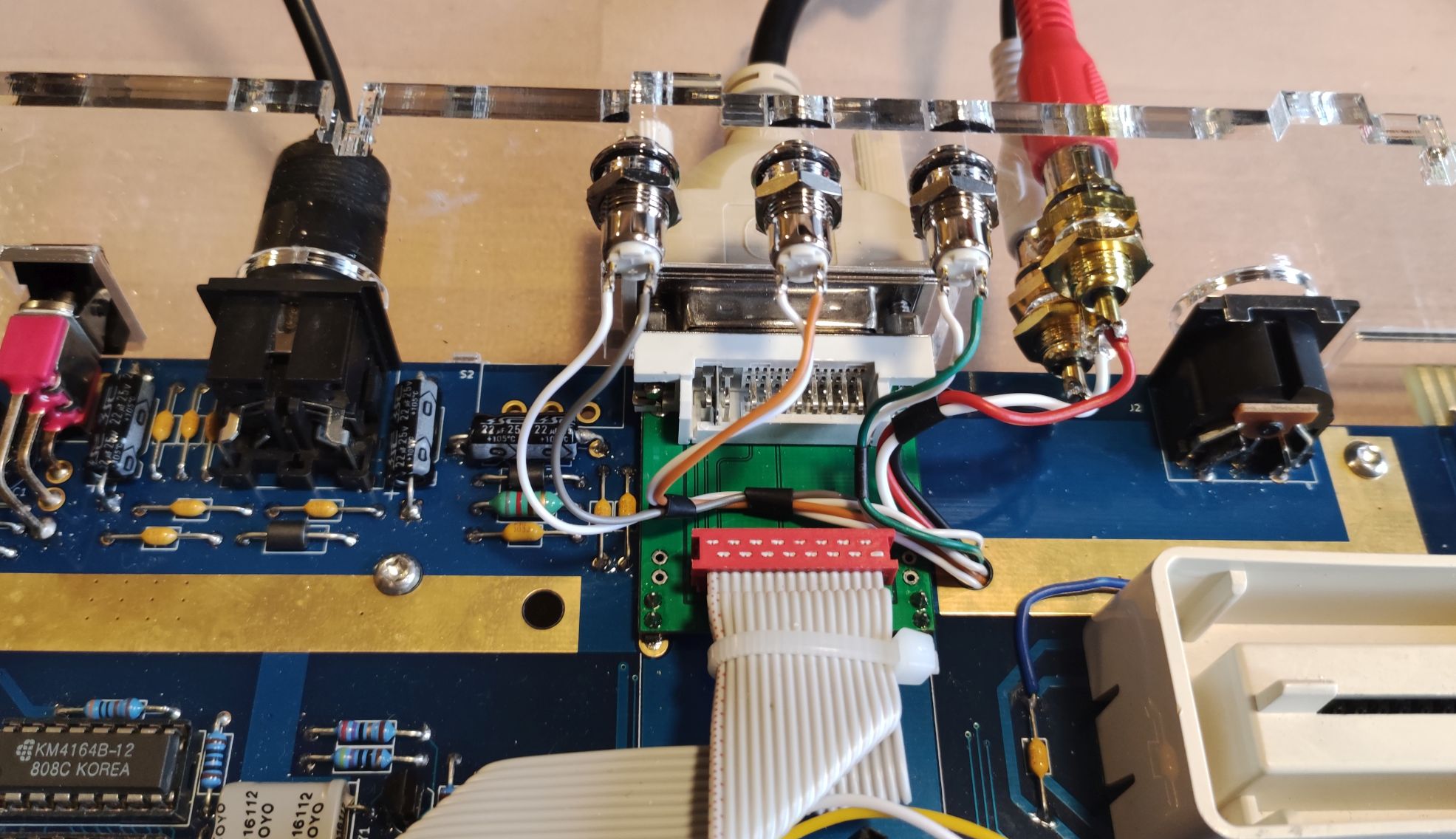

Hier mal eine Großaufnahme der Cinch-Buchse (Rückseite) im der neuen angepassten (6mm - Loch) Rückwand. Wie man sieht passt es gerade so. aber man braucht schon etwas Geduld und eine Flachzange um Die Mutter drauf zu bekommen. Wenn man es aber geschafft hat und ein wenig festzieht, dann hält es.

Die Rückwand ist genau 5mm dick. Abzüglich der Mutter und der Anschlussfahne wäre eine Gewindelänge von ab 8mm ideal. Die 7,2mm sind dann wirklich absolute Untergrenze.

... so PMs sind raus, schaut mal in Euer Postfach.

Ich versuche die Teile am Montag auf ihre Reise zu schicken, muss nur noch das Verpackungsmaterial zusammensuchen. Auf Grund der Länger der Rückwand etwas schwierig 🙄

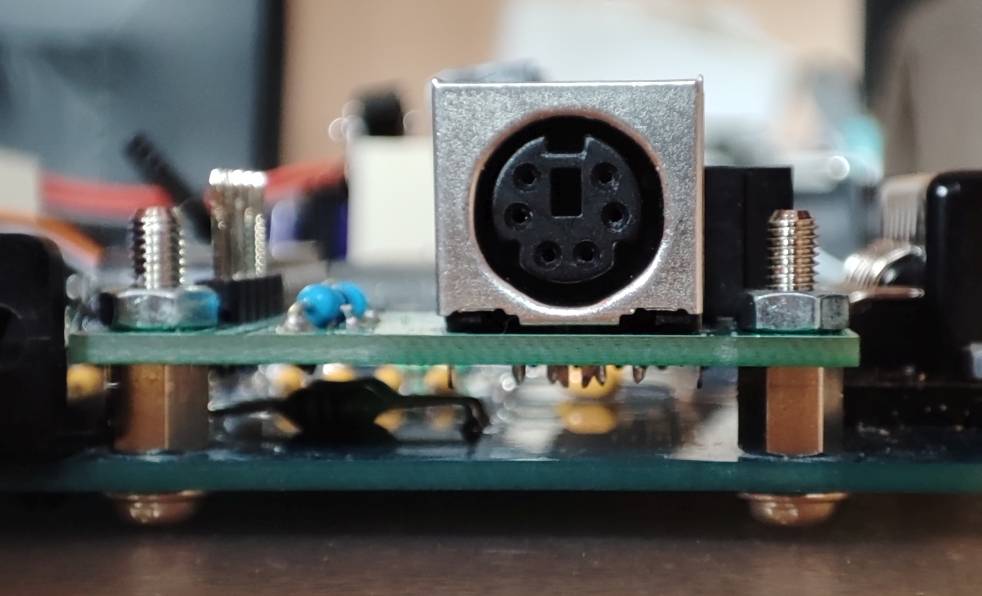

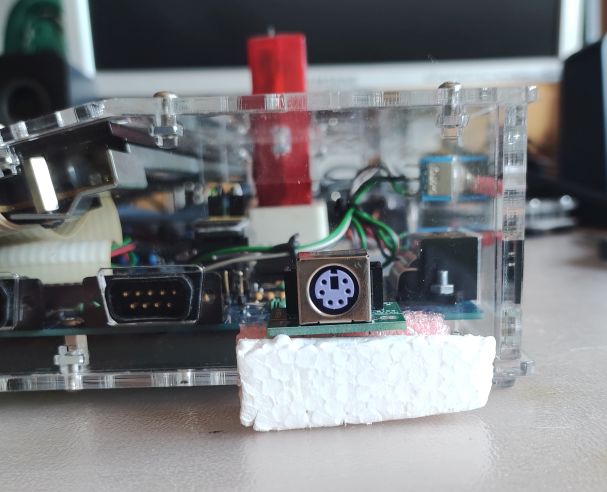

Noch ein kleiner Hinweis für das Rundloch in der Seitenwand:

Geplant ist es von mir für die Nutzung einer PS/2 Tastatur in Verbindung mit TK-II oder TK-II-Stereo Adapter-Platine. In der Höhe habe ich es so positioniert, dass mit 5mm Bolzen die Adapterplatine auf dem Board verschraubt wird. Die dazu nötigen Löcher lassen sich an der Stelle gefahrlos bohren, da sie in die dicke Masse Leitung fallen, die das Board umschließt. Die horizontale Ausrichtung muss dann einfach durch hinhalten ausgemessen werden.

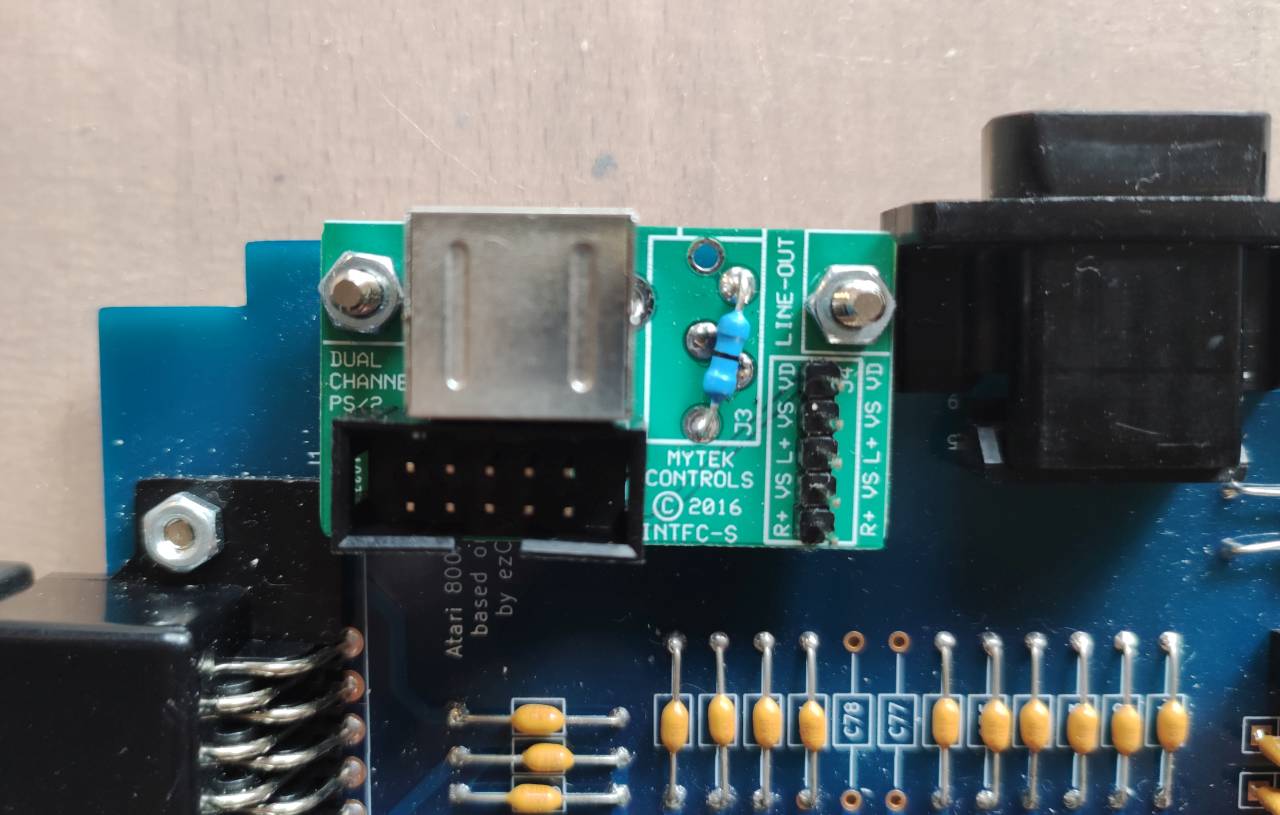

Falls die TK-II Stereo Erweiterung genutzt wird, dann ist normalerweise auf der Adapterplatine auch eine Klinkenbuchse verlötet, die wollte ich aber nicht seitlich haben, sondern als Ausgang lieber die Cinch-Buchsen auf der Rückseite in der Näher der DIN Buchse nutzen. Netterweise sind aber auf der kleinen Platine auch Abgriffspunkte für L/R/GND vorhanden. Allerdings muss man noch zwei Brücken setzen auf J3, damit die Signale auch wirklich an den Abgriffspunkten anliegen.

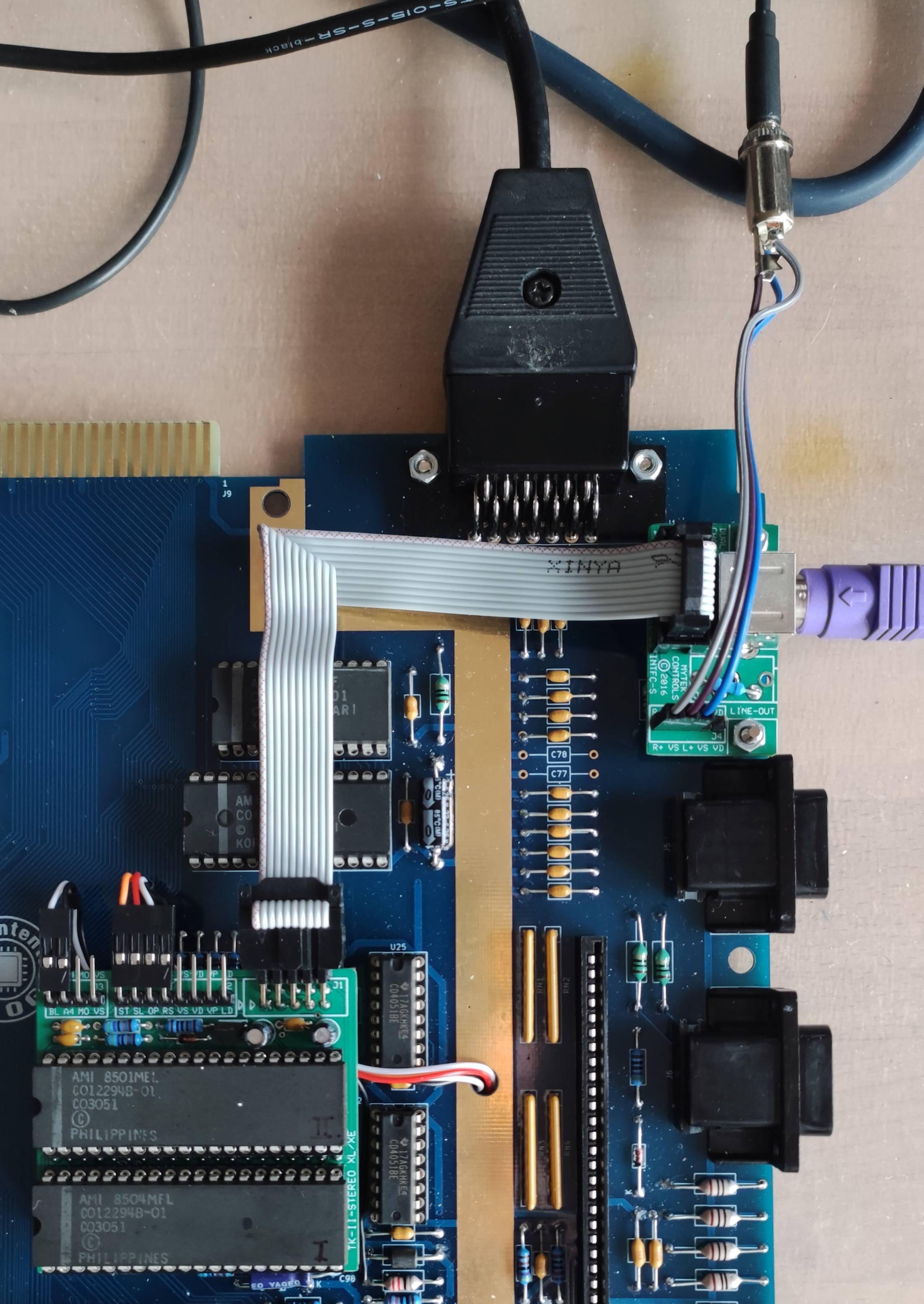

So sieht die ganze TK-II-Stereo Installation dann von oben aus:

... und so die Verdrahtung von unten:

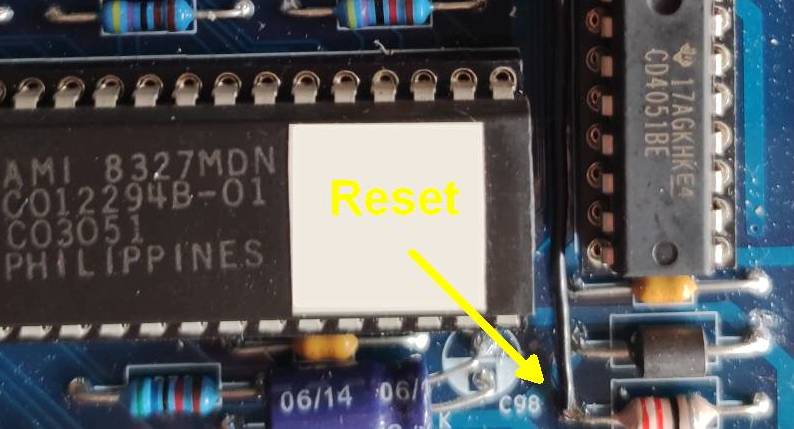

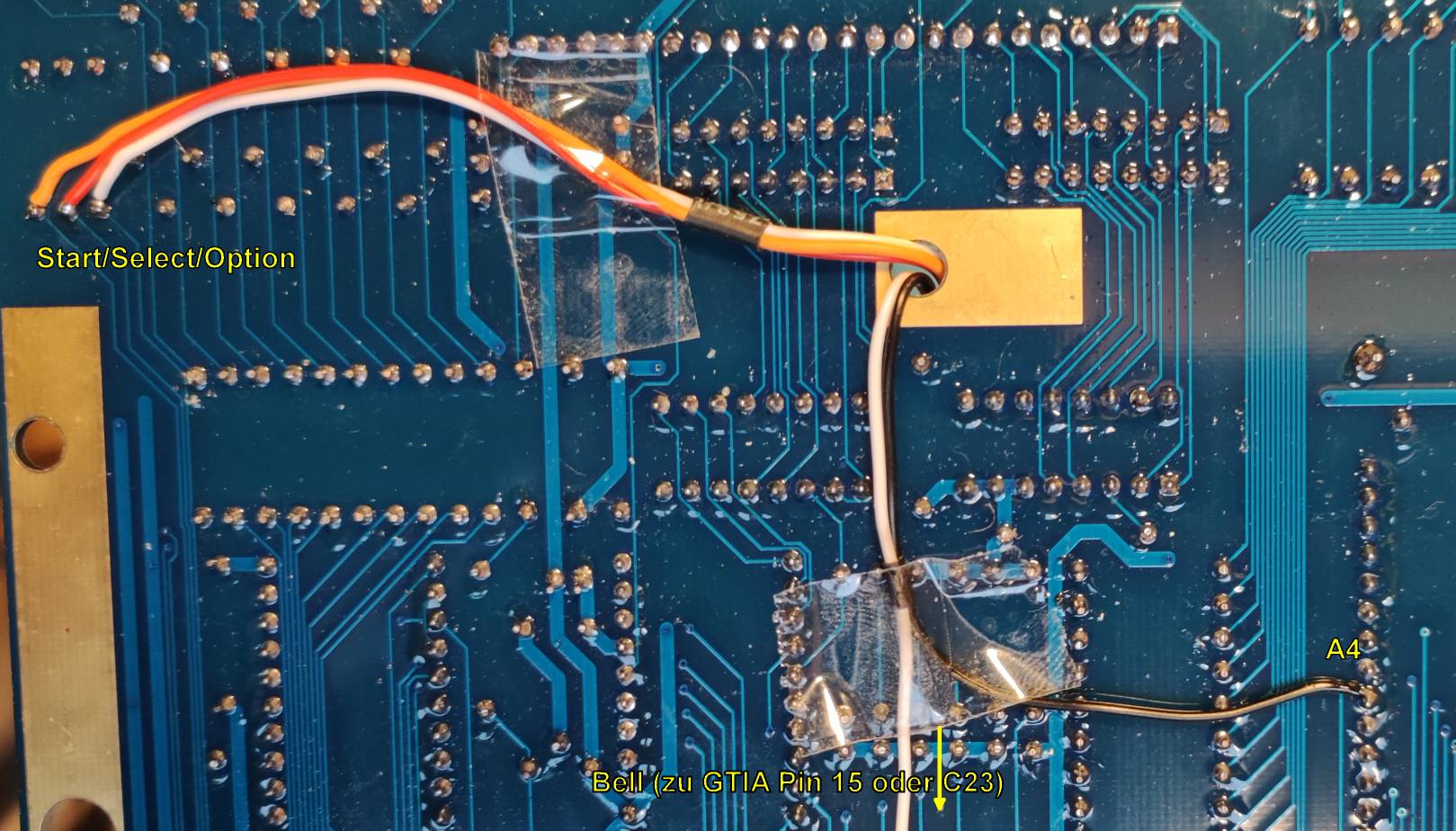

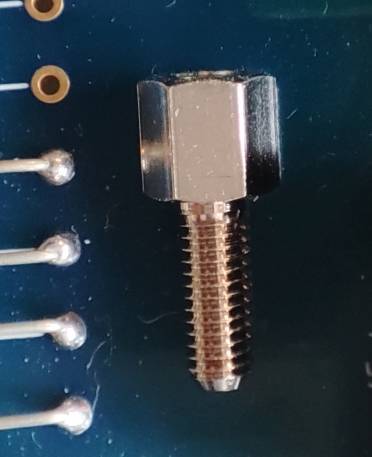

Die Reset-Leitung wird von oben verdrahtet, an L14:

Was auf den Bildern noch fehlt, ist die Verdrahtung der Mono/Stereo Umschaltung sein, aber die sollte ja wirklich kein Problem darstellen: Einfach einen Schaltern zwischen den Punkten Mo und VS (J3)

Aber natürlich kann das Loch auch einfach ungenutzt bleiben oder für beliebige andere Zwecke genutzt werden. Oder in Verbindung mit einem PokeyMax V3 - der hat ja auch einen PS/2 Tastaturanschluss.

. Habe an Ostern endlich etwas Zeit gefunden um das Projekt abzuschließen. Ich bin echt zufrieden. Die modifizierten Seitenteile passen perfekt.

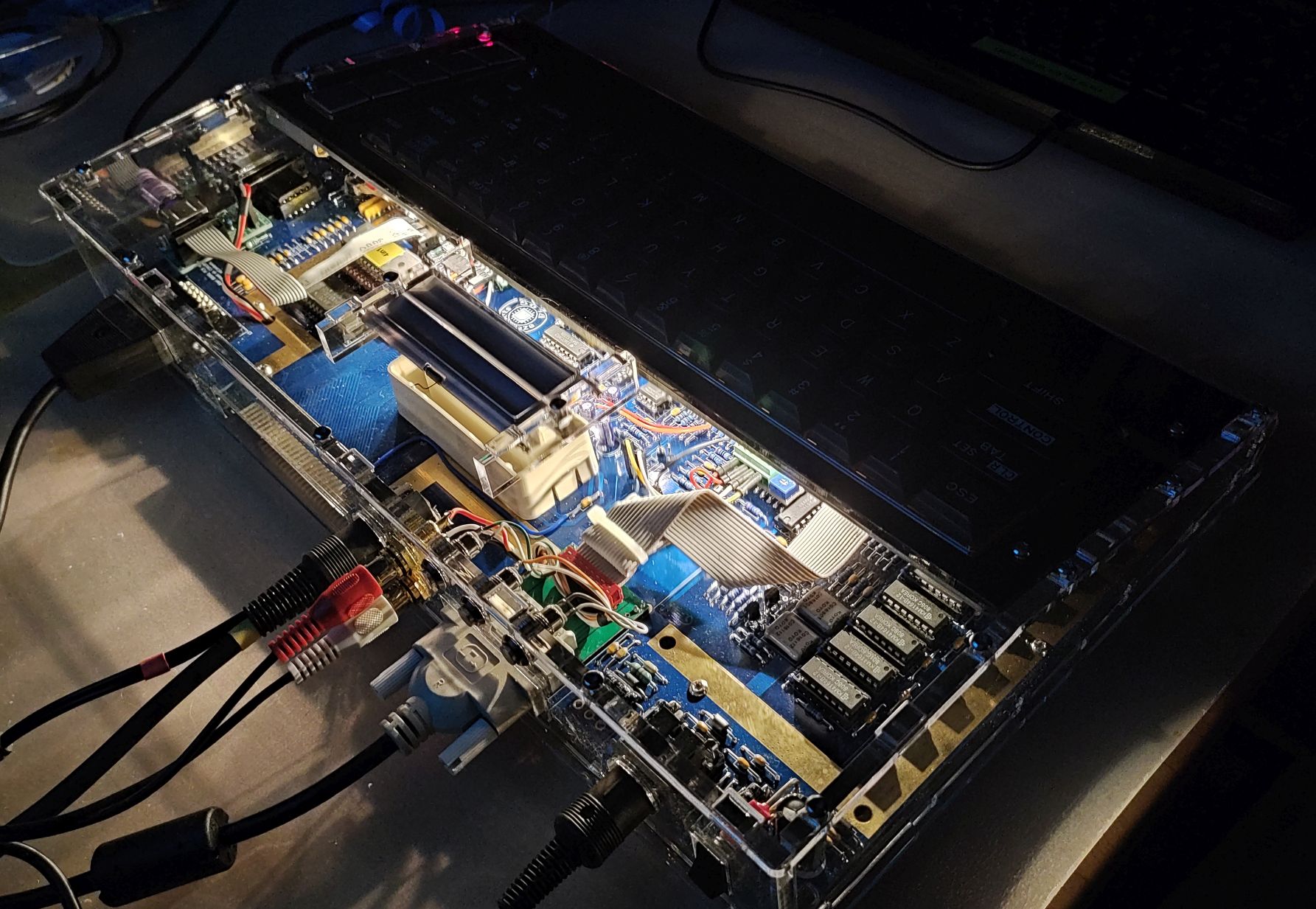

Jetzt habe ich meinen neuen Nobel-Vorführ-800XL fürs Wohnzimmer fertig. Folgende Modifikationen haben jetzt letztendlich den Weg in das finale Gehäuse gefunden:

Sophia2, UAV, TK-II-Stereo, 4fach-OS-Umschalter, 512K TF_HH Speichererweiterung, LED-Beleuchtung Das Ganze natürlich auf einem schönen neuen Remake 800XL Board, komplett mit neuen Bauteilen und Buchsen bestückt.

Dank der modifizierten Rück- und Seitenwand, alle Schalter und Buchsen schön verbaut:

1 Druck-Schalter für Stereo/Mono und die beiden anderen Druck-Schalter für die OS-Auswahl Daneben die beiden Cinch-Buchsen für den Stereo-Ton.

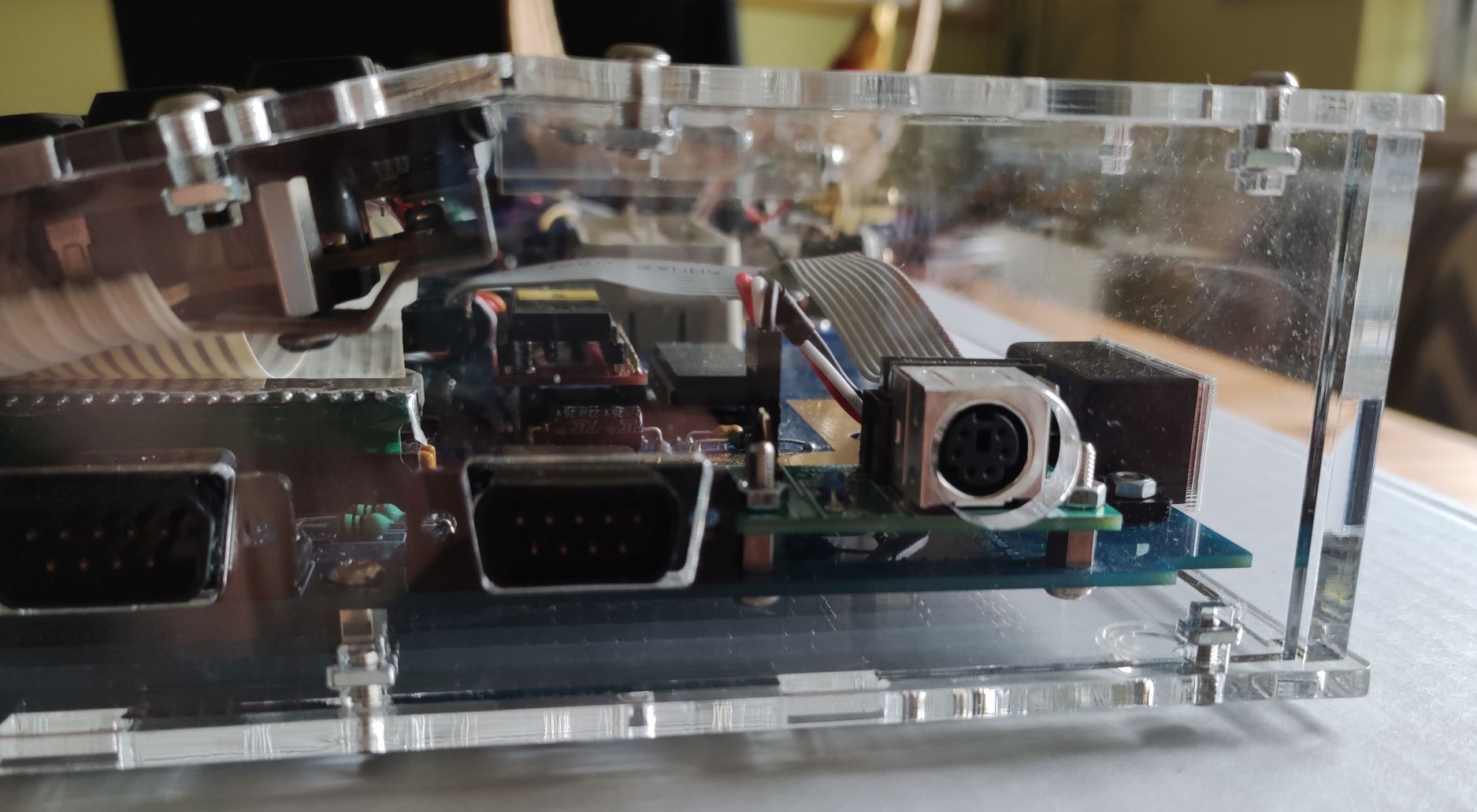

Anschluss für die PS/2 Tastatur

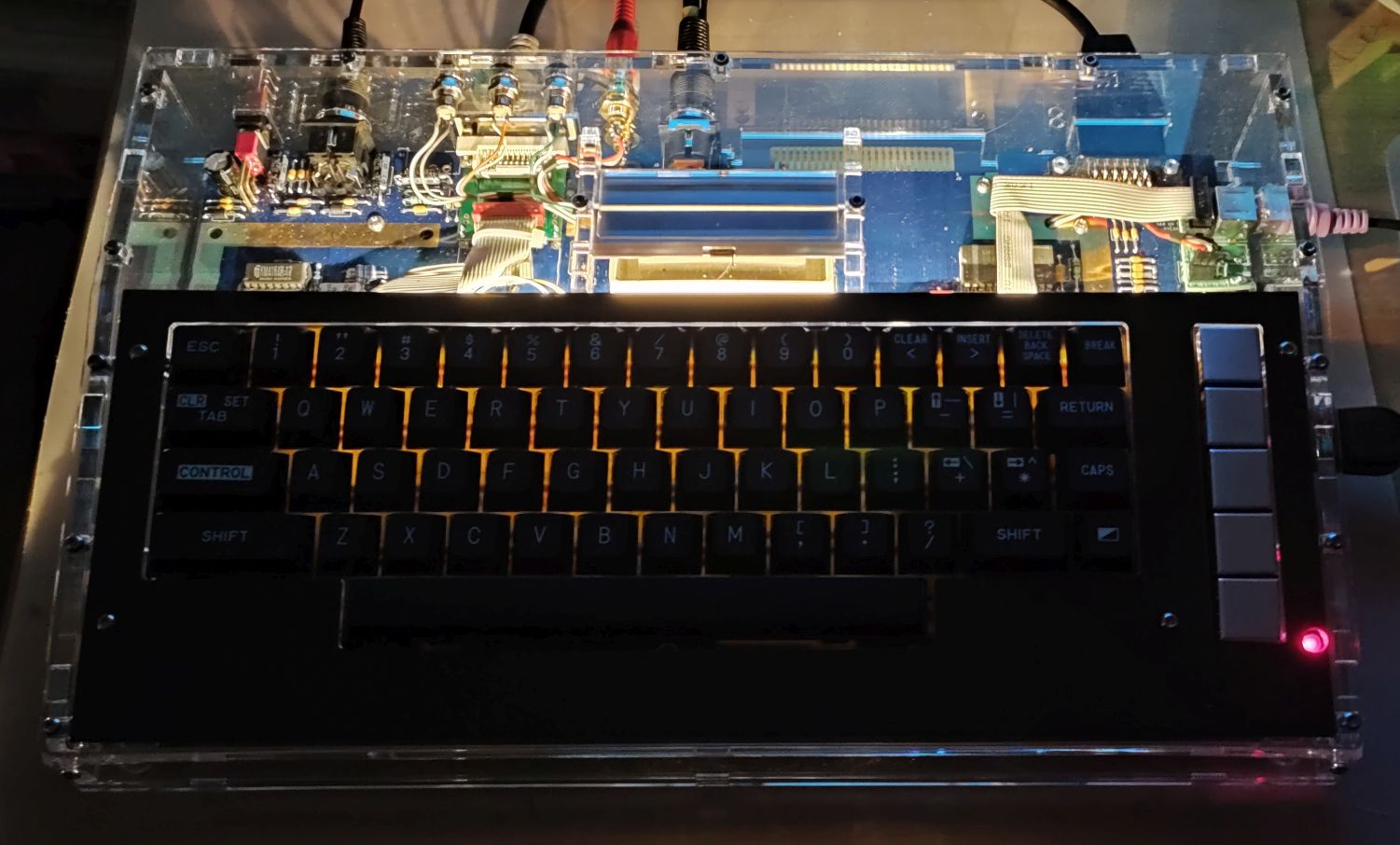

Und die Beleuchtung:

Der LED-Streifen ist direkt auf die Tastatur geklebt und greift auch die Versorgungsspannung an der Tastatur ab.

Alles in Allem bin ich echt zufrieden. Dass der kleine Atari, mit dem neu bestückten Remake-Board, allen Erweiterungen, dem Acrylgehäuse und den angepassten Wänden jetzt locker 350 Euro verschlungen hat dürft ihr meiner Frau aber nicht verraten 😁

Cossi schrieb: Oder wenigstens in blau 😀

... nicht die dümmste Idee!

Muss mal schauen ob ich das Teil (wie immer es auch heißen mag - vielleicht Modulabdeckungsenriegelungsvorrichtung) mit Sprühlack einfärben kann.
